Artikel Nr. 48775

RECYFIX NC 100, Klasse D 400

Typ 75 mit Gussrost, SW 104/10 mm, schwarz, 8-fach verschraubt, 1,0 m

Listenpreis
200,20 € exkl. MwSt.
Lieferzeit auf Anfrage
Projektanfrage stellen Ausschreibungstexte

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Kontakt
Fragen?

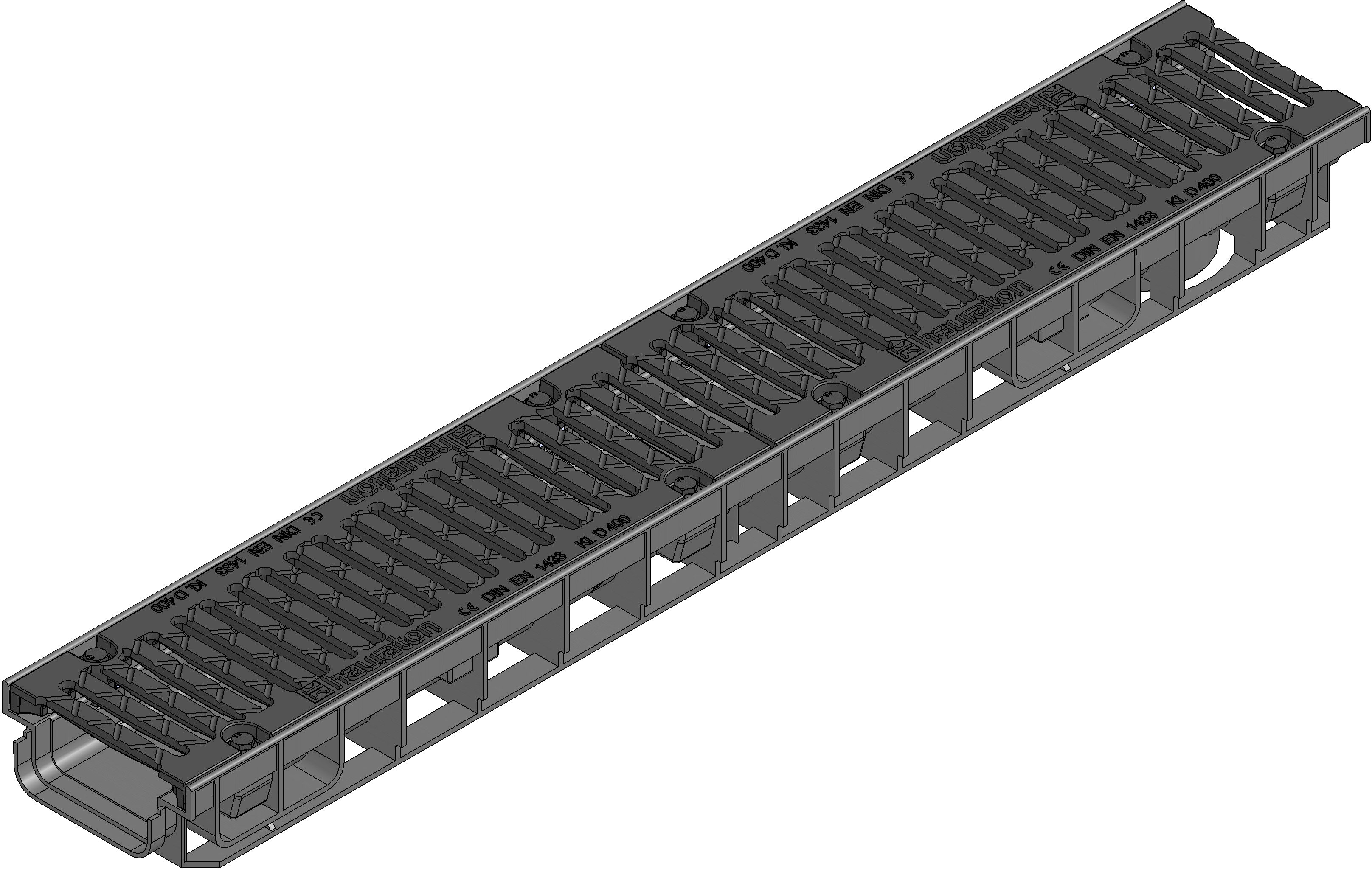

Produktdarstellung

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD)

Draufsicht

Produktdatenblatt

Technische Informationen und Maße
Artikel Nr.
48775
Höhe
75 mm
Einlegetiefe
20 mm
Gewicht
10.26 kg
Werkstoff
Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl schwarz verzinkt
Einlaufquerschnitt
426.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
35 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX NC 100 Rinne Typ 75 mit Gussrost SW 104/10 mm, schwarz, Kl. D 400, 1 m
Produktbeschreibung
RECYFIX NC 100 Typ 75 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit senkrechter Anschlussmöglichkeit DN /OD 110, mit Gussrost aus Sphäroguss EN-GJS, SW 104/10 mm, schwarz, mit Längsschubsicherung, mit 8-fach-Verschraubung, Belastungsklasse A 15 - D 400 nach DIN 19580/EN 1433, L/B/H 1000x160x75mm, Art.Nr. 48775
Verpackungseinheit
84 Stück / Palette

Leistungserklärung

Ausschreibungstexte

Einbaubeispiel

Pflaster Extra Class A 15, RECYFIX PRO 150, 200 Typ 115, RECYFIX NC 100 Typ 75

Einbaubeispiel

Pflaster Extra Class A 15 - B 125, Typ 75, Typ 95

Einbaubeispiel

Pflaster Extra Class B 125, RECYFIX PRO 150, 200 Typ 115, RECYFIX NC 100 Typ 75

Einbaubeispiel

Zementestrich Extra Class A 15 - C 250,

Einbaubeispiel

Pflaster Extra Class C 250, Typ 75, Typ 95

Einbaubeispiel

Pflaster Extra Class D 400, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Asphalt Extra Class D 400 - E 600, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Beton Extra Class D 400 - E 600, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Zementestrich Extra Class D 400 - E 600,

Einbaubeispiel

Beton Extra Class D 400, an Hochbord

Einbaubeispiel

Asphalt Extra Class A 15 - B 125, als Doppelstrang

Einbaubeispiel

Pflaster Extra Class A 15 - C 250, als Doppelstrang

Einbaubeispiel

Pflaster Extra Class D 400, als Doppelstrang

Einbaubeispiel

Asphalt Extra Class E 600, als Doppelstrang

Einbaubeispiel

Beton Extra Class C 250 - D 400, als Doppelstrang

Einbaubeispiel

Asphalt Extra Class C 250 - D 400, als Doppelstrang

Einbaubeispiel

Beton Extra Class E 600, als Doppelstrang

Einbaubeispiel

Einbauhinweis
