Produktübersicht der Entwässerungsrinnen von HAURATON

Entwässerungsrinne – so finden Sie die Richtige

Welche Entwässerungsrinne die richtige ist, hängt von den Anforderungen des jeweiligen Projekts ab. Einsatzbereich, Belastung, Wasseraufkommen, Einbausituation, Material und Gestaltung beeinflussen, welche Rinne eingesetzt werden sollte. Erfahren Sie, worauf Sie bei der Auswahl achten sollten, welche Werkstoffe und Ausführungen zur Verfügung stehen und welche HAURATON Entwässerungsrinne zu Ihren Anforderungen passt.

Auf dieser Seite Was ist eine Entwässerungsrinne? Welche Entwässerungsrinne ist die richtige? Werkstoffe im Überblick HAURATON Entwässerungsrinnen im Produktvergleich Entwässerungsrinnen in der Praxis Kontakt
Ihr Experte
Autorenbild Marcel Roth
Marcel Roth Head of Product Management

Was ist eine Entwässerungsrinne?

Eine Entwässerungsrinne ist ein linienförmiges Bauteil zur Aufnahme und Ableitung von Regen- und Oberflächenwasser auf befestigten Flächen. Sie nimmt zufließendes Wasser über eine längere Strecke auf. Mehrere Rinnenelemente können dabei zu einem durchgehenden Rinnenstrang verbunden werden. Entwässerungsrinnen sind damit ein zentraler Bestandteil der Linienentwässerung.

Sie möchten zunächst verstehen, wie ein Entwässerungssystem funktioniert und wie sich Linien- und Punktentwässerung unterscheiden?

Mehr über Entwässerungssysteme erfahren

Welche Entwässerungsrinne ist die richtige?

Welche Entwässerungsrinne für ein Projekt geeignet ist, hängt von mehreren Anforderungen ab. Sechs zentrale Kriterien helfen dabei, die passende Entwässerungsrinne für die Anforderungen Ihres Projekts einzugrenzen.

Teaser Anwendungsbereiche
1. Einsatzbereich

Der Einsatzbereich bildet die Grundlage für die Auswahl der Entwässerungsrinne. Je nach Nutzung der Fläche unterscheiden sich die Anforderungen an Belastbarkeit, hydraulische Leistungsfähigkeit und Ausführung. Eine private Einfahrt stellt beispielsweise andere Anforderungen an eine Rinne als eine öffentliche, industrielle oder hoch belastete Verkehrsfläche.

Anwendungsbereiche entdecken

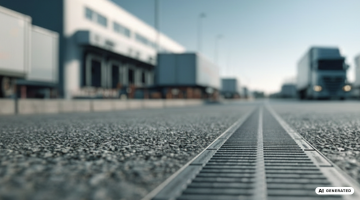

Teaser Schwerlastrinnen
2. Belastung

Die Nutzung der Fläche bestimmt, welchen mechanischen Belastungen eine Entwässerungsrinne standhalten muss. Entscheidend ist beispielsweise, ob die Fläche überwiegend von Fußgängern, Pkw oder Schwerlastverkehr genutzt wird. Die erforderliche Belastungsklasse ist daher ein wesentliches Kriterium bei der Auswahl der passenden Rinne.

Mehr über Belastungsklassen erfahren
Teaser Hydrauliksoftware
3. Wasseraufkommen und Hydraulik

Eine Entwässerungsrinne muss das auf der jeweiligen Fläche anfallende Regenwasser zuverlässig aufnehmen und ableiten können. Größe und Beschaffenheit der Fläche sowie das zu erwartende Wasseraufkommen beeinflussen deshalb die erforderliche hydraulische Leistungsfähigkeit und Dimensionierung der Rinne. Eine hydraulische Berechnung unterstützt dabei, die passende Lösung für das jeweilige Projekt zu bestimmen.

Mehr zur hydraulischen Berechnung

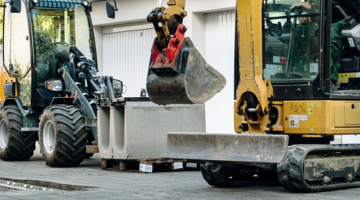

Teaser Einbau & Wartung
4. Einbausituation

Auch die baulichen Gegebenheiten vor Ort beeinflussen, welche Entwässerungsrinne eingesetzt werden kann. Verfügbare Bauhöhe, Anschlussmöglichkeiten und räumliche Bedingungen sollten deshalb bereits bei der Auswahl berücksichtigt werden. Besonders bei begrenztem Einbauraum kann die Einbausituation entscheidend für die passende Ausführung sein.

Mehr über Einbau & Wartung
Teaser Werkstoffe
5. Material

Der Werkstoff beeinflusst Eigenschaften wie Gewicht, Robustheit und konstruktive Ausführung einer Entwässerungsrinne. Je nach Einsatzbereich und Projektanforderung kommen daher unterschiedliche Materialien infrage.

Mehr zu Material
Teaser Entwässerungslösung nach Maß
6. Gestaltung

Neben den technischen Anforderungen kann auch die Gestaltung der Entwässerungsrinne entscheidend sein. Besonders in gut sichtbaren oder architektonisch anspruchsvollen Bereichen beeinflussen Abdeckung und Ausführung, wie sich die Rinne in die Fläche integriert. Unterschiedliche Abdeckungsvarianten ermöglichen es, Funktion und Gestaltung auf den jeweiligen Einsatzbereich abzustimmen.

Mehr zu Abdeckungen & Design

Werkstoffe für Entwässerungsrinnen im Überblick

Je nach Einsatzbereich, Belastung und Einbausituation kommen unterschiedliche Werkstoffe für Entwässerungsrinnen infrage. HAURATON bietet Lösungen aus faserbewehrtem Beton, Kunststoff und Stahl. Die jeweiligen Werkstoffe ermöglichen unterschiedliche Ausführungen für die Anforderungen eines Projekts.

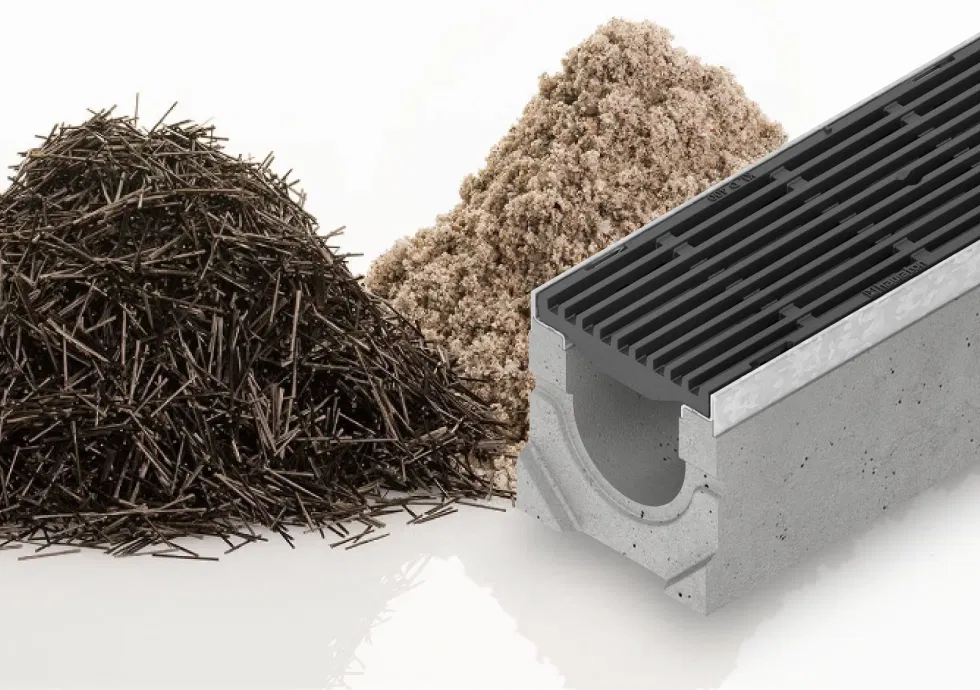

Faserfix material

FASERFIX – faserbewehrter Beton

FASERFIX steht für Entwässerungsrinnen aus faserbewehrtem Beton. Der Werkstoff kommt bei unterschiedlichen HAURATON Rinnensystemen zum Einsatz und ermöglicht Lösungen für verschiedene Belastungs- und Einbausituationen.

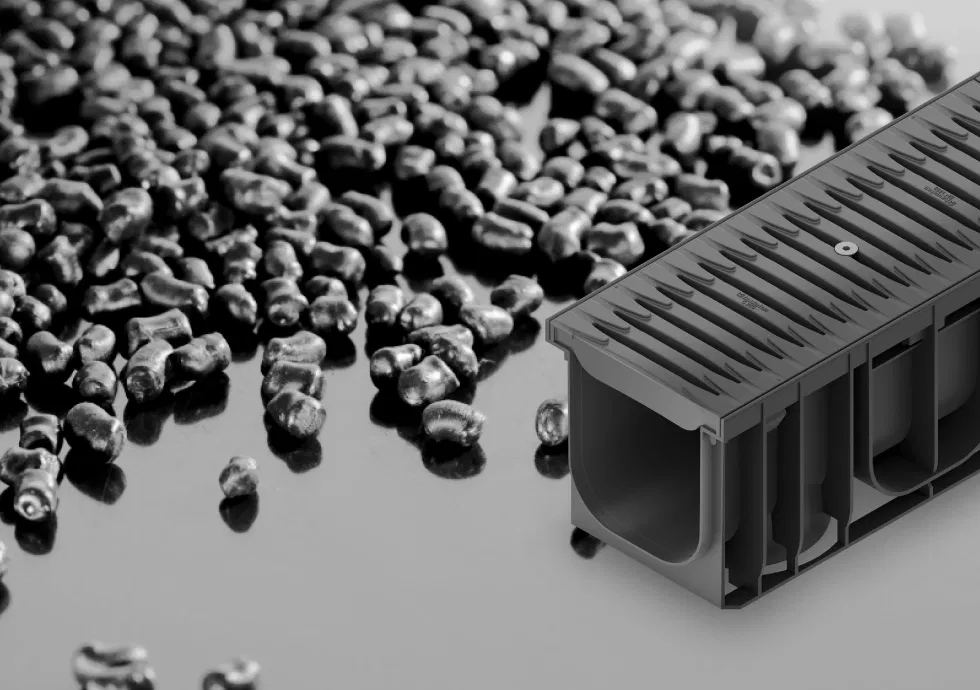

RECYFIX Material

RECYFIX – Kunststoff

RECYFIX steht für Entwässerungsrinnen mit Rinnenunterteilen aus Kunststoff. Je nach Produkt kommen unterschiedliche Ausführungen auf Basis von Polypropylen zum Einsatz und ermöglichen Lösungen für verschiedene Anforderungen.

Stahlrinnen von HAURATON: Robust und flexibel

Seit über 40 Jahren setzt HAURATON auf Stahlrinnen, die durch ihre Langlebigkeit, Robustheit und Flexibilität überzeugen. Sie widerstehen hohen Belastungen, extremen Temperaturen und Witterungsbedingungen. Dank ihrer glatten Oberfläche sorgen sie für schnellen Wasserablauf und verhindern Ablagerungen.

Mehr über Stahlrinnen erfahren
HAURATON Stahlrinnen

Was zeichnet HAURATON Entwässerungsrinnen aus?

HAURATON bietet Entwässerungsrinnen für unterschiedliche Anforderungen und Einsatzbereiche. Neben einer breiten Auswahl an Ausführungen stehen dabei geprüfte Qualität, eine wartungsfreundliche Systemgestaltung und Unterstützung bei der Planung im Fokus.

Breites Sortiment für unterschiedliche Belastungsanforderungen

Lösungen für unterschiedliche Verkehrsbelastungen bis hin zu hohen Belastungsklassen.

Geprüfte Qualität

Entwässerungsrinnen nach den Anforderungen der DIN EN 1433.

Wartungsfreundliche Systeme

Ausführungen, die Reinigung und Zugang für Wartungsarbeiten berücksichtigen.

Unterstützung bei der Projektplanung

HAURATON unterstützt bei der Entwicklung projektbezogener Entwässerungskonzepte.

HAURATON Entwässerungsrinnen im Produktvergleich

HAURATON bietet Entwässerungsrinnen für unterschiedliche Belastungen und Nutzungssituationen. Um die Auswahl zu erleichtern, sind die Rinnensysteme nach Belastung und Überfahrungsfrequenz in die Bereiche „Extrem“, „Schwer“, „Mittel“ und „Leicht“ gegliedert. Vergleichen Sie die passenden Produkte und finden Sie die Entwässerungsrinne für die Anforderungen Ihres Projekts.

Entwässerungsrinnen für extreme Belastungen und hohe Überfahrungsfrequenzen



Product comparison table
Attribute FASERFIX SUPER FASERFIX BIG BLS FASERFIX BIG SLG RECYFIX HICAP T RECYFIX HICAP F RECYFIX MONOTEC ULTRA
Belastungsklasse nach EN 1433 Belastungsklasse nach EN 1433: bis F 900 Belastungsklasse nach EN 1433: bis F 900 Belastungsklasse nach EN 1433: bis F 900 Belastungsklasse nach EN 1433: bis F 900 Belastungsklasse nach EN 1433: bis F 900 Belastungsklasse nach EN 1433: bis F 900
Überfahrungsfrequenz Überfahrungsfrequenz: 4 out of 6 Überfahrungsfrequenz: 5 out of 6 Überfahrungsfrequenz: 4 out of 6 Überfahrungsfrequenz: 6 out of 6 Überfahrungsfrequenz: 6 out of 6 Überfahrungsfrequenz: 5 out of 6
Belastungsdynamik Belastungsdynamik: 4 out of 6 Belastungsdynamik: 5 out of 6 Belastungsdynamik: 4 out of 6 Belastungsdynamik: 6 out of 6 Belastungsdynamik: 6 out of 6 Belastungsdynamik: 6 out of 6
Nennweite | Systemgröße Nennweite | Systemgröße: 100, 150, 200, 300, 400, 500 Nennweite | Systemgröße: 200, 300 Nennweite | Systemgröße: 100, 150, 200, 300 Nennweite | Systemgröße: 3000, 5000, 8000 Nennweite | Systemgröße: 1000, 2000, 3000, 5000, 8000, 10.000 Nennweite | Systemgröße: 200, 300
Material des Rinnenunterteils Material des Rinnenunterteils: Faserbewehrter Beton Material des Rinnenunterteils: Flüssigkeitsdichter Beton als Stahlbetonfertigteil Material des Rinnenunterteils: Faserbewehrter Beton Material des Rinnenunterteils: Polypropylen (PP), 100 % recycelter Kunststoff Material des Rinnenunterteils: Polypropylen (PP), 100 % recycelter Kunststoff Material des Rinnenunterteils: Polypropylen (PP), 100 % recycelter Kunststoff
Zargensystem Zargensystem:

Verzinkte Stahl- oder Guss-Zarge mit 40 x 40 mm Einlegetiefe

 Zargensystem:

Verzinkte Stahl- oder Edelstahl-Zarge mit 40 x 40 mm Einlegetiefe

 Zargensystem:

Guss-Zarge (KTL-beschichtet) mit 40 x 40 mm Einlegetiefe

 Zargensystem:

–

 Zargensystem:

–

 Zargensystem:

–
Abdeckungsvarianten Abdeckungsvarianten:
  • Guss-Stegroste
  • GUGI-Guss-Gitterroste
 Abdeckungsvarianten:
  • Guss-Stegroste
  • GUGI-Guss-Gitterroste
 Abdeckungsvarianten:
  • Guss-Stegroste
  • GUGI-Guss-Gitterroste
 Abdeckungsvarianten:
  • Gussschlitzaufsätze
    (wahlweise mit Drainöffnung)
 Abdeckungsvarianten:
  • Guss-Schlitzabdeckung
  • Edelstahl-Designabdeckung WAVE
  • Edelstahl-Schlitzabdeckung
  • Guss-Querstababdeckung
  • Gussrost
 Abdeckungsvarianten:
  • Gussaufsatz mit seitlicher Betonverankerung
Gefälle Gefälle:
  • Wasserspiegelgefälle
  • Stufengefälle
  • Innenliegendes Gefälle
 Gefälle:
  • Wasserspiegelgefälle
 Gefälle:
  • Wasserspiegelgefälle
 Gefälle:
  • Wasserspiegelgefälle
 Gefälle:
  • Wasserspiegelgefälle
  • Stufengefälle
 Gefälle:
  • Stufengefälle (bei NW 200)
  • Wasserspiegelgefälle
Spezielle Merkmale Spezielle Merkmale:
  • Schraubloser Schnellverschluss SIDE-LOCK
  • 16-fache Fixierungsmöglichkeit der Abdeckung pro Meter
 Spezielle Merkmale:
  • Mit Achslasten bis zu 100t
  • Betonläufer bereits integriert
  • Baulängen 4 und 5 m;
  • Schraubloser Schnellverschluss SIDE-LOCK
  • 16-fache Fixierungsmöglichkeit der Abdeckung pro Meter
  • PE-Raumfugenplatte werkseitig an jedem Rinnenstoß
  • Geprüfter, statischer Nachweis für vier Lastfälle
  • DIBt-Zulassung Z-74-4.141
 Spezielle Merkmale:
  • KTL-beschichtete Guss-Oberfläche
  • Betonläufer bereits integriert
  • 8-fache Verschraubung und -8-fache Schubsicherung der Abdeckung
 Spezielle Merkmale:
  • Polygonale Verlegung im Radius möglich
  • Oberflächenentwässerung und Retention in einer Komponente
  • Einbau aller Asphaltschichten und Pflaster in loser Bettung direkt an Schlitzaufsatz möglich
  • Gussabdeckung an Oberfläche kann unterbrochen werden, während die Rinnen im Untergrund weiterlaufen
  • Gusschlitzaufsatz auch mit Öffnung zur Entwässerung von OPA-Belägen oder zur Bauzeitenentwässerung (BZE)
 Spezielle Merkmale:
  • Hohes Retentionsvolumen bis zu 443 l/m
  • Radiale Verlegung möglich
  • Kabelverlegung möglich
 Spezielle Merkmale:
  • Materialkombination aus recyceltem PP und Gusseisen für Anpassungsmöglichkeiten auf der Baustelle, sowie Robustheit
  • Seitliche Flügel für optimale Anbindung an die Betonoberfläche
  • Keine Schrauben und losen Teile an der Oberfläche
  • Verbindung zwischen Rinne und Abdeckung von Beton ummantelt für extra Sicherheit

Entwässerungsrinnen in der Praxis

Wie unterschiedlich die Anforderungen an Entwässerungsrinnen in der Praxis sein können, zeigen ausgewählte HAURATON Referenzprojekte. Entdecken Sie Lösungen für verschiedene Einsatzbereiche und Projektanforderungen.

Zu allen HAURATON Referenzen
Besprechungsraum Planer mit HAURATON Schlitzrinne

Nicht die passende Entwässerungsrinne gefunden?

Nicht jedes Projekt lässt sich mit einer Standardlösung abdecken. Bei besonderen Anforderungen unterstützen unsere Experten Sie bei der Planung und entwickeln gemeinsam mit Ihnen ein passendes Entwässerungskonzept nach Maß.

Mehr zu Entwässerungskonzepten nach Maß
