Artikel Nr. 48771

RECYFIX NC 100, Klasse D 400

Typ 01 mit Gussrost SW 104/10 mm, schwarz, 8-fach verschraubt, 1,0 m

Listenpreis
215,90  exkl. MwSt.

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Jetzt Kontakt aufnehmen

Produktdatenblatt

Produktdatenblatt

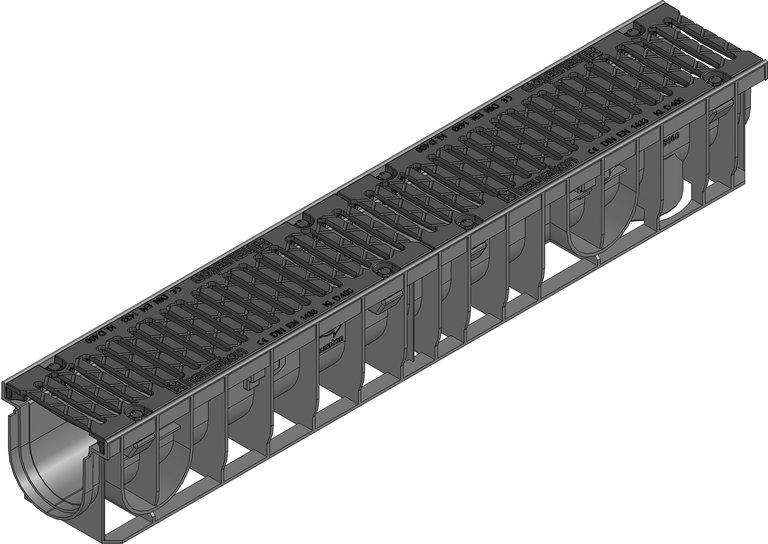

Produktdarstellung

Produktdarstellung

Tech. Zeichnung

Zeichnung (JPG)

Zeichnung (JPG)

Zeichnung (CAD)

Zeichnung (CAD)

Technische Informationen und Maße

Artikel Nr.
48771
Breite
160 mm
Höhe
150 mm
Gewicht
10,67 kg
Einlaufquerschnitt
427 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
92 cm²
Werkstoff
Gusseisen GJS 500-7 ,recyceltes, modifiziertes Polypropylen ,Stahl schwarz verzinkt
Verpackungseinheit
49 Stück / Palette
Regelwerke
EN 1433, DIN 19580
Typ nach DIN EN 1433
M
Produktbeschreibung
RECYFIX NC 100 Typ 01 - Rinnenunterteil aus modifiziertem Polypropylen, mit integrierter Zarge, nach DIN 19580/EN 1433, mit senkrechter Anschlussmöglichkeit DN/OD 110, mit Gussrost aus Sphäroguss EN-GJS, SW 104/10 mm, schwarz, mit horizontaler Schubsicherung, mit 8-fach-Verschraubung, Belastungsklasse A 15 - D 400, nicht zum Einbau quer zur Fahrbahn in Schnellstraßen und Autobahnen, L/B/H 1000x160x150mm, Art.-Nr. 48771
Vertriebstext
RECYFIX NC 100 Rinne Typ 01 mit Gussrost SW 104/10 mm, schwarz, Kl. D 400
Rinnenmaterial
recyceltes, modifiziertes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7

Leistungserklärung

Leistungserklärung
Leistungserklärung

Ausschreibungstexte

Einbauhinweis

Einbauhinweis

Einbaubeispiel

Asphalt Klasse A 15 - B 125

Einbaubeispiel

Pflaster Klasse A 15 - B 125

Einbaubeispiel

Pflaster Klasse A 15 - B 125

Einbaubeispiel

Beton Klasse A 15 - C 250

Einbaubeispiel

Asphalt Klasse C 250

Einbaubeispiel

Pflaster Klasse C 250

Einbaubeispiel

Asphalt Klasse D 400 - E 600

Einbaubeispiel

Beton Klasse D 400 - E 600

Einbaubeispiel

Pflaster Klasse D 400 - E 600

Einbaubeispiel

Asphalt Klasse A 15 - B 125

Einbaubeispiel

Asphalt Klasse C 250 - D 400

Einbaubeispiel

Beton Klasse C 250 - D 400

Einbaubeispiel
