Artikel Nr. 49573

RECYFIX NC 200, Klasse D 400

Typ 010 mit Gussrost SW 204/18 mm, schwarz, 8-fach verschraubt, 1,0 m

Listenpreis
375,50  exkl. MwSt.

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Jetzt Kontakt aufnehmen

Produktdatenblatt

Produktdatenblatt

Produktdarstellung

Produktdarstellung

Tech. Zeichnung

Zeichnung (JPG)

Zeichnung (JPG)

Zeichnung (CAD)

Zeichnung (CAD)

Technische Informationen und Maße

Artikel Nr.
49573
Breite
262 mm
Höhe
200 mm
Gewicht
20,75 kg
Einlaufquerschnitt
936 cm²/m
Nennweite
200
Lichter Rinnenquerschnitt
294 cm²
Werkstoff
Gusseisen GJS 500-7 ,recyceltes, modifiziertes Polypropylen ,Stahl schwarz verzinkt
Verpackungseinheit
20 Stück / Palette
Regelwerke
EN 1433, DIN 19580
Typ nach DIN EN 1433
M
Produktbeschreibung

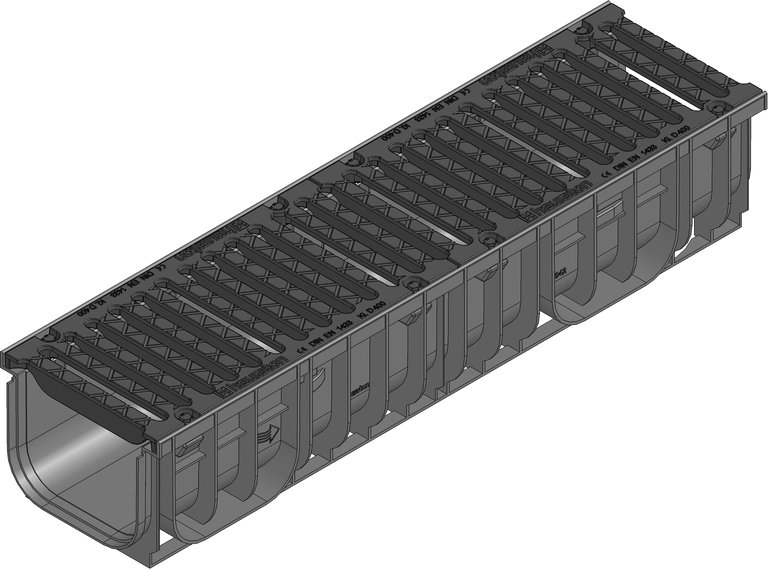

RECYFIX NC 200 Typ 010 - Rinnenunterteil aus modifiziertem Polypropylen, mit integrierter Zarge, nach DIN 19580/EN 1433, mit senkrechter Anschlussmöglichkeit DN/OD 110/160, mit Gussrost aus Sphäroguss EN-GJS, SW 204/18 mm, schwarz, mit horizontaler Schubsicherung, mit 8-fach-Verschraubung, Belastungsklasse A 15 - D 400, nicht zum Einbau quer zur Fahrbahn in Schnellstraßen und Autobahnen, L/B/H 1000x262x200mm, Art.-Nr. 49573
Vertriebstext
RECYFIX NC 200 Rinne Typ 010 mit Gussrost SW 204/18 mm, schwarz, Kl. D 400
Rinnenmaterial
recyceltes, modifiziertes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7

Leistungserklärung

Leistungserklärung
Leistungserklärung

Ausschreibungstexte

Einbauhinweis

Einbauhinweis

Einbaubeispiel

Asphalt Klasse A 15 - B 125

Einbaubeispiel

Pflaster Klasse A 15 - B 125

Einbaubeispiel

Pflaster Klasse A 15 - B 125

Einbaubeispiel

Beton Klasse A 15 - C 250

Einbaubeispiel

Asphalt Klasse C 250

Einbaubeispiel

Pflaster Klasse C 250

Einbaubeispiel

Asphalt Klasse D 400 - E 600

Einbaubeispiel

Beton Klasse D 400 - E 600

Einbaubeispiel

Pflaster Klasse D 400 - E 600

Einbaubeispiel

Asphalt Klasse A 15 - B 125

Einbaubeispiel

Asphalt Klasse C 250 - D 400

Einbaubeispiel

Beton Klasse C 250 - D 400

Einbaubeispiel
