Punktentwässerung auf befestigter Fläche mit integriertem Punktablauf

Punktentwässerung für Flächen sicher planen

Punktentwässerung führt Niederschlagswasser gezielt von befestigten Flächen ab. Sie eignet sich besonders für klar begrenzte Außenbereiche mit planbarer Wasserführung. Hier erfahren Sie, wann ein Punktablauf sinnvoll ist, welche Planungsanforderungen zählen und wann Linienentwässerung die bessere Wahl ist.

Auf dieser Seite Was ist Punktentwässerung? Wo wird Punktentwässerung eingesetzt? Informationen zur Planung Punktentwässerung vs. Linienentwässerung HAURATON Lösungen FAQ Kontakt
Ihr Experte
Autorenbild Marcel Roth
Marcel Roth Head of Product Management

Was ist Punktentwässerung?

Bei der Punktentwässerung wird Niederschlagswasser über einen Hofablauf, Hofeinlaufkasten, Punktablauf oder Punkteinlauf aufgenommen und in die angeschlossene Grundleitung geleitet. Dafür wird die Fläche so ausgebildet, dass das Wasser gezielt zum Ablauf gelangt.

Dadurch spielt die Flächengestaltung eine wichtige Rolle: Gefälle, Belag und Ablaufposition müssen so aufeinander abgestimmt sein, dass Regenwasser zuverlässig abfließt.

Kompakte Punktentwässerung zur gezielten Ableitung und Nutzung von Regenwasser.
Punktuelle Entwässerung auf einem begrünten Platz – FASERFIX POINT im Einsatz

Wo wird Punktentwässerung eingesetzt?

Punktentwässerung eignet sich für befestigte Areale im Wohn-, Gewerbe- und Kommunalbau. Typische Einsatzbereiche sind Höfe, Garagenzufahrten, Terrassen, Plätze und Wege. Auch auf Parkdeck- oder Tiefgaragenflächen kommen Punktabläufe zum Einsatz, sofern ein natürliches Gefälle vorhanden ist oder gezielt angelegt werden kann.

Vorteile der Punktentwässerung:

  • Gezielte Wasseraufnahme an einem definierten Tiefpunkt

  • Dezente Integration in Pflaster-, Beton- oder Plattenflächen

  • Vielseitig einsetzbar auf befestigten Außenflächen

  • Je nach Produkt für befahrbare Flächen geeignet

Informationen zur Planung von Punktentwässerungen

Eine dauerhaft funktionsfähige Entwässerung erfordert das Zusammenspiel aller hydraulischen und baulichen Parameter.

Darauf kommt es bei der Planung an:

Gefälle sicher herstellen

Das Wasser muss gleichmäßig zum Ablaufpunkt fließen. In der Praxis hat sich ein Gefälle von etwa 2 % als üblicher Stand der Technik etabliert.

Einzugsfläche passend wählen

Je größer die Fläche, desto mehr Regenwasser muss ein einzelner Punktablauf aufnehmen. Zu große Einzugsflächen können zu Pfützen, hohen Wasserlasten und störenden Höhendifferenzen führen.

Belagstoleranzen berücksichtigen

Bei Pflaster-, Beton- oder Plattenflächen können kleine Unebenheiten den Wasserabfluss beeinflussen. Deshalb sollten Toleranzen bereits in der Gefälleplanung berücksichtigt werden.

Belastungsklasse abstimmen

Ein befahrbarer Punktablauf muss zur späteren Nutzung passen. Entscheidend sind Verkehrsbelastung, Fahrbewegungen und die passende Ausführung von Ablaufkörper und Abdeckung.

Wartung zugänglich halten

Laub, Sand und Schmutz können sich im Ablauf sammeln. Gut zugängliche Bauteile und Schmutzfangeimer erleichtern Reinigung und Kontrolle.

Punktentwässerung vs. Linienentwässerung

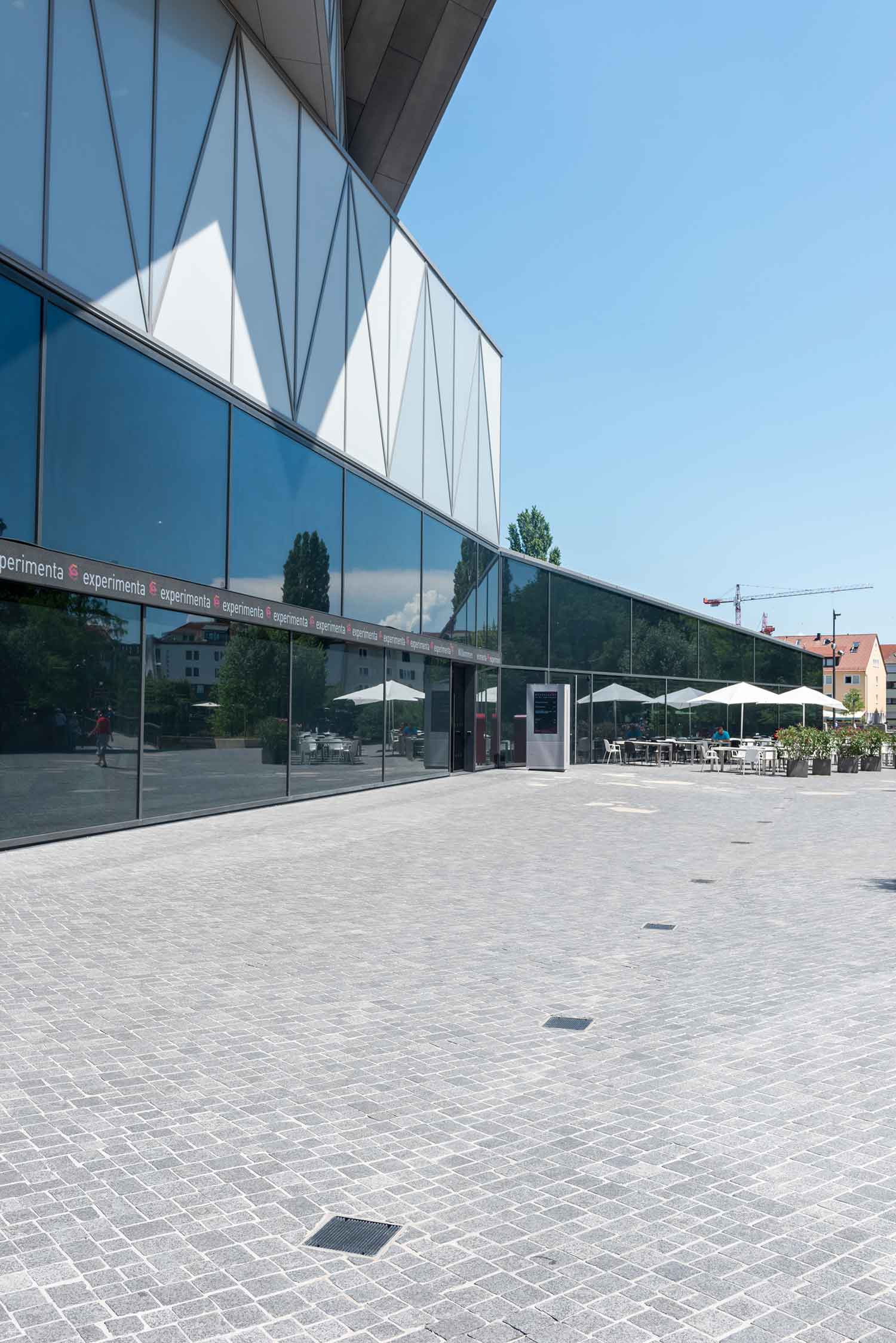

Öffentlicher Platz mit Punkeinlauf

Punktentwässerung

Entwässert punktuell an einem zentralen Tiefpunkt. Optimal für überschaubare, klar abgegrenzte Flächen mit trichterförmigem Gefälle.

Jetzt Anfragen
Linienentwässerung von HAURATON vor der Einfahrt zur Tiefgarage – funktional und designorientiert.

Linienentwässerung

Fängt Niederschlag flächig über Rinnenstränge ab. Ideal für große Einzugsflächen, lange Fließwege, steile Rampen oder Riegel vor Fassaden und Zufahrten.



Jetzt Anfragen

HAURATON Lösungen für Punktentwässerung

FASERFIX POINT KS

Produktdarstellung FASERFIX POINT KS

Der Punkteinlauf besteht aus faserbewehrtem Beton und ist äußerst stabil. Er ist für Belastungen bis zur Klasse E 600 ausgelegt.

  • Hohe Stabilität durch faserbewehrten Beton mit Basaltfasern

  • Ein- oder mehrteilige Ausführungen für flexible Anwendungen neben der reinen Entwässerung wie die Kontrolle von Tiefgaragendecken

  • Extrem stabile Verbindung zwischen Stahlzarge und Betonkörper

  • Schneller Einbau der Abdeckung mit Schnellverschluss SIDE-LOCK

Erfahren Sie mehr zu FASERFIX POINT KS

RECYFIX POINT

Mit RECYFIX POINT wird Entwässerung auf den Punkt gebracht: Niederschlagswasser wird am tiefsten Punkt des Einzugsgebiets aufge­nommen und schnell und zuverlässig abgeleitet. Mit einer Belastung bis Klasse C 250 ist der RECYFIX POINT stabil und befahrbar und eignet sich daher besonders als Hofablauf und für öffentliche Plätze.

  • Stabiler und nahezu unzerbrechlicher RECYFIX Werkstoff

  • Geringes Gewicht für leichten Transport und Einbau

  • Verschiedene Anschlussmöglichkeiten an jede gängige Grundleitung

  • Hochwertige Abdeckungen im Sterndesign sowie als Gitter- und Längsstabrost in den Materialien Guss und Stahl

Erfahren Sie mehr zu RECYFIX POINT

Weitere HAURATON Lösungen:

Product comparison table

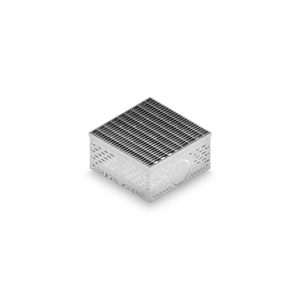

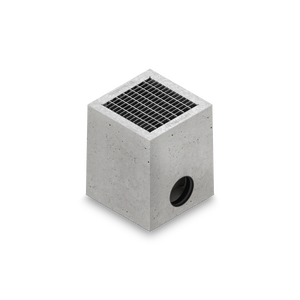

Attribute FASERFIX POINT STANDARD DACHFIX POINT
Belastungsklasse nach EN 1433 Belastungsklasse nach EN 1433: A 15 Belastungsklasse nach EN 1433: A 15
Überfahrungsfrequenz Überfahrungsfrequenz: 1 out of 6
Belastungsdynamik Belastungsdynamik: 1 out of 6
Nennweite | Systemgröße Nennweite | Systemgröße: 30/30, 40/40 Nennweite | Systemgröße: 30/30, 40/40
Material des Rinnenunterteils Material des Rinnenunterteils: Material des Rinnenunterteils:Faserbewehrter Beton Material des Rinnenunterteils: Edelstahl 1.4301 oder bandverzinkter Stahl
Zargensystem Zargensystem:

–

 Zargensystem:
  • Verzinkter Stahl oder
  • Edelstahl
Abdeckungsvarianten Abdeckungsvarianten:
  • Gitterroste
 Abdeckungsvarianten:
  • Längsstabrost
  • Gitterroste
    ⇒ Aus verzinktem Stahl oder Edelstahl
Spezielle Merkmale Spezielle Merkmale:
  • Einbau ohne Abdeckung möglich
  • Inkl. Geruchsverschluss und Aluminium-Schmutzfangeimer
 Spezielle Merkmale:
  • Höhenverstellung durch modulare Bauweise
  • Anschlussmöglichkeiten für Stichkanal und Rohranschluss

Entwässerung und Kontrolle von Tiefgaragenabläufen mit dem FASERFIX POINT KS

Empfohlener Videoinhalt

An dieser Stelle finden Sie ein Video. Sie können es sich mit einem Klick anzeigen lassen.

Ihr Experte im Bereich Punktentwässerung:

Autorenbild Marcel Roth

Marcel Roth

Head of Product Management

marcel.roth@hauraton.com

Häufige Fragen zur Punktentwässerung:

  • Punktentwässerung leitet Regenwasser über einen einzelnen Ablaufpunkt ab. Das Wasser fließt über das Gefälle zum Punktablauf und von dort in die Grundleitung.

  • Ein Hofablauf eignet sich für Höfe, Einfahrten, Garagenbereiche und kleinere Plätze, wenn das Wasser sicher zu einem Tiefpunkt geführt werden kann.

  • Punktentwässerung arbeitet mit einem einzelnen Ablauf innerhalb der Fläche. Linienentwässerung nutzt eine Rinne und wird häufig eingesetzt, wenn Wasser über eine längere Strecke oder entlang einer Kante aufgenommen werden soll.

  • Ein pauschal normativ festgelegtes Mindestgefälle gibt es nicht. In der Praxis hat sich ein Gefälle von etwa 2 % als üblicher Stand der Technik etabliert.

  • Ja, wenn Produkt, Abdeckung, Belastungsklasse und Einbau zur Nutzung passen.

    Mehr zu Belastungsklassen.
