Eine Entwässerungsrinne ist ein linearer Entwässerungskanal, der in befestigten Flächen eingebaut wird, um Regen- und Oberflächenwasser gezielt zu sammeln und in die Kanalisation oder Versickerungssysteme abzuleiten. Im Gegensatz zu Punktabläufen sorgt sie dafür, dass große Mengen Wasser schnell und effizient über eine längere Strecke aufgenommen werden.
Die Funktion ist simpel und effektiv:
Regenwasser fließt über die befestigte Oberfläche und gelangt durch die Öffnungen in der Abdeckung des Rinnenkörpers in die Entwässerungsrinne. Anschließend wird das Wasser über den Einlaufkasten abgeleitet.
Damit verhindert sie Pfützenbildung, Überschwemmungen sowie Wasserschäden an Gebäuden oder Anlagen.
Die Auswahl der richtigen Entwässerungsrinne hängt von mehreren entscheidenden Faktoren ab. Zunächst sollte der Einsatzort klar definiert sein: Eine Rinne für die private Einfahrt muss anderen Anforderungen standhalten als ein System auf dem Rollfeld eines Flughafens. Auch die Belastungsklasse spielt eine zentrale Rolle – je nach Verkehrslast sind unterschiedliche Rinnenarten vorgeschrieben, von A15 (z. B. Fußgängerzonen) bis F900 (für Schwerlastverkehr).
Ein weiteres Kriterium ist das zu erwartende Wasseraufkommen. Auf großflächig versiegelten Arealen, wie Höfen oder Zufahrten, müssen Rinnen größere Mengen Regenwasser sicher ableiten können. Das hat eine maßgebliche Auswirkung auf die Dimensionierung Ihrer Entwässerungsrinne. Mit einer hydraulischen Leistungsberechnung können Sie adäquat planen.
Darüber hinaus kann auch das Design ein Entscheidungsfaktor sein – etwa bei sichtbaren Einbauten auf der Terrasse oder in repräsentativen Bereichen.
Je nach Projektanforderung oder Vorliebe kann auch das Material der Entwässerungsrinne eine tragende Rolle spielen. Dabei gibt es grundlegend drei Materialien: Beton, Kunststoff und Stahl.
Ein Überblick der HAURATON Werkstoffe für Entwässerungsrinnen:
Der Werkstoff FASERFIX für Entwässerungsrinnen aus Beton
Natürlich leistungsfähig – hart im Nehmen. FASERFIX Beton ist der ideale Werkstoff, wenn es um die Entwässerung geht: Dicht, langlebig, stabil und zuverlässig. Seit Anfang der 70er Jahre setzt HAURATON speziell entwickelten, fasermodifizierten Beton zur Produktion von Entwässerungsrinnen ein. Durch den Einsatz von Basaltfasern wird der FASERFIX Beton jetzt noch nachhaltiger und widerstandsfähiger.
Der Werkstoff RECYFIX für Entwässerungsrinnen aus Kunststoff
Moderner Kunststoff mit Tradition. 1995 war es eine sensationelle Neuheit in der Entwässerungsbranche, als HAURATON neben den bewährten Entwässerungsrinnen aus faserbewehrtem Beton eine leichtere Konstruktion aus recyceltem Kunststoff auf den Markt brachte. Heute ist dieser Werkstoff, RECYFIX, nicht mehr wegzudenken. Das Material besteht aus hochwertigem Polypropylen, welches den RECYFIX Rinnen ihre zuverlässige Stabilität, Robustheit und Langlebigkeit verleiht.
Die Vorteile im Überblick
Als international renommierter Hersteller bietet HAURATON ein umfassendes Sortiment an Entwässerungsrinnen für nahezu jeden Bedarf. Sie überzeugen durch:

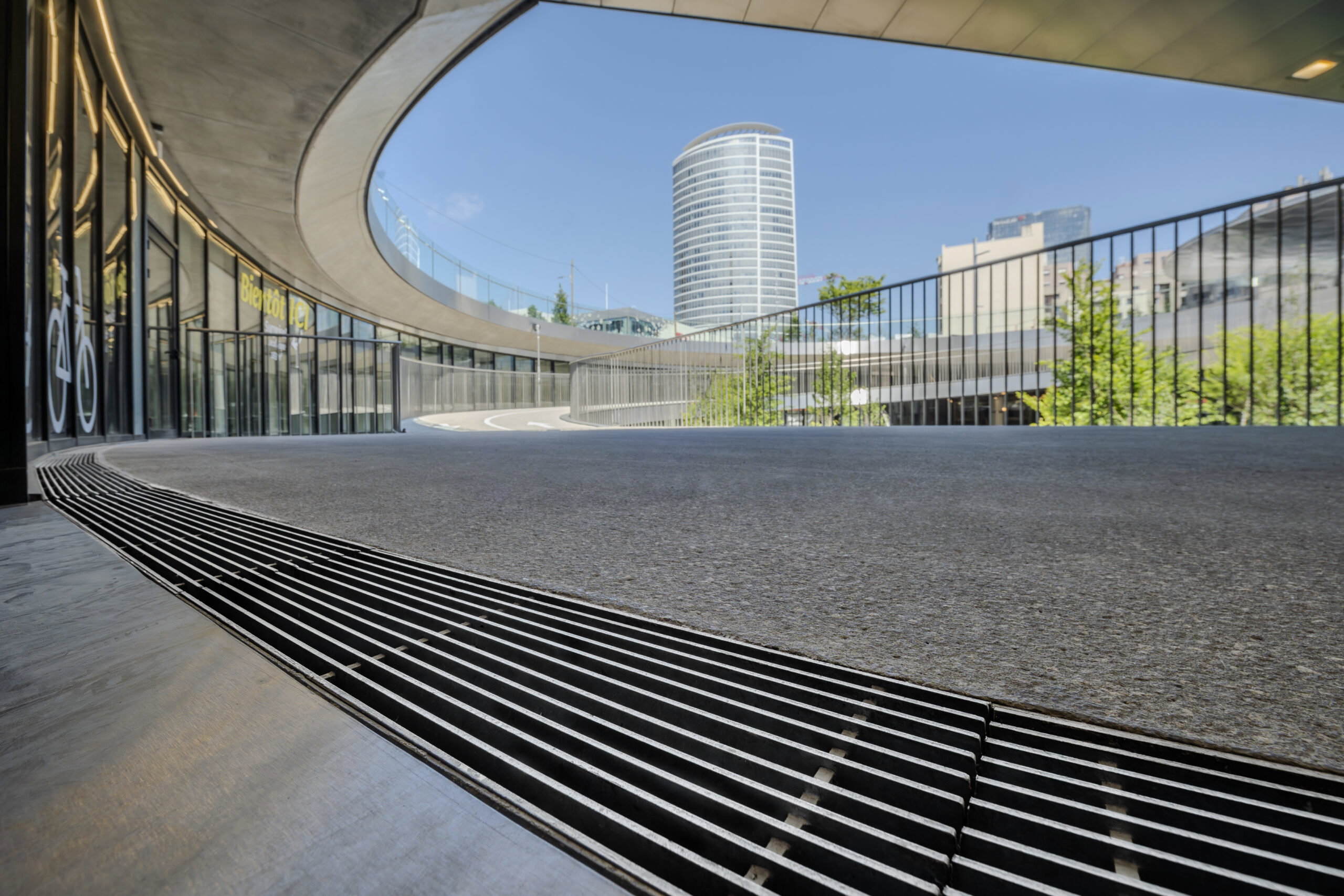

Entwässerungskonzepte nach Maß
Ein großer Vorteil liegt in der Betreuung kundenindividueller Lösungen. Ein komplettes Team steht an Ihrer Seite von der Planung bis zum Einbau.
Im Sortiment von HAURATON gibt es zahlreiche Entwässerungsrinnen. Um Ihnen die Auswahl zu erleichtern, sind die Produktgruppen anhand ihrer Belastungsfähigkeit und Überfahrungsfrequenz in die Sektionen von „Extrem“ bis „Leicht“ unterteilt. Klicken oder tippen Sie auf das jeweilige Register und finden Sie Ihre passende HAURATON Rinne.
Robustes Entwässerungssystem für Bereiche mit extremen Belastungen durch Schwerlastverkehr
|
Robustes Entwässerungssystem für Bereiche mit extremen Belastungen & Dynamiken durch Schwerlastverkehr
|
Robustes Entwässerungssystem mit Läuferschutz extreme Belastungen.
|
Robustes Entwässerungssystem aus Kunststoff für Bereiche mit extremen Belastungen & Dynamiken durch Schwerlastverkehr
|
Entwässerung und Rückhaltung in einem System – ideal für stark versiegelte Flächen mit extremen Belastungen.
|
Monolithisches Entwässerungssystem aus Kunststoff für Schwerlastbereiche
|
|---|
| Attribute | FASERFIX SUPER | FASERFIX BIG BLS | FASERFIX BIG SLG | RECYFIX HICAP T | RECYFIX HICAP F | RECYFIX MONOTEC ULTRA |
|---|---|---|---|---|---|---|
| Belastungsklasse nach EN 1433 | bis F 900 | bis F 900 | bis F 900 | bis F 900 | bis F 900 | bis F 900 |
| Überfahrungsfrequenz | 4 out of 5 | 5 out of 5 | 4 out of 5 | 6 out of 5 | 6 out of 5 | 5 out of 5 |
| Belastungsdynamik | 4 out of 5 | 5 out of 5 | 4 out of 5 | 6 out of 5 | 6 out of 5 | 6 out of 5 |
| Nennweite | Systemgröße | 100, 150, 200, 300, 400, 500 | 200, 300 | 100, 150, 200, 300 | 3000, 5000, 8000 | 1000, 2000, 3000, 5000, 8000, 10.000 | 200, 300 |
| Material des Rinnenunterteils | Faserbewehrter Beton | Flüssigkeitsdichter Beton als Stahlbetonfertigteil | Faserbewehrter Beton | Polypropylen (PP), 100 % recycelter Kunststoff | Polypropylen (PP), 100 % recycelter Kunststoff | Polypropylen (PP), 100 % recycelter Kunststoff |
| Zargensystem |
Verzinkte Stahl- oder Guss-Zarge mit 40 x 40 mm Einlegetiefe |
Verzinkte Stahl- oder Edelstahl-Zarge mit 40 x 40 mm Einlegetiefe |
Guss-Zarge (KTL-beschichtet) mit 40 x 40 mm Einlegetiefe |
– |
– |
– |
| Abdeckungsvarianten |
|
|
|
|
|
|
| Gefälle |
|
|
|
|
|
|
| Spezielle Merkmale |
|
|
|
|
|
|
Leistungsfähige Entwässerungsrinne für Bereiche mit Pkw-, Lkw-, und Fußgängerverkehr
|
Hochstabil und leicht – die Kunststoffrinne für Schwerlastverkehrsbereiche.
|
Das monolithische Entwässerungssystem für Verkehrs- und Parkflächen sowie öffentliche Plätze
|
|---|
| Attribute | FASERFIX KS | RECYFIX NC | RECYFIX MONOTEC |
|---|---|---|---|
| Belastungsklasse nach EN 1433 | bis F 900 | bis E 600 | bis D 400 |
| Überfahrungsfrequenz | 3 out of 5 | 3 out of 5 | 4 out of 5 |
| Belastungsdynamik | 3 out of 5 | 3 out of 5 | 4 out of 5 |
| Nennweite | Systemgröße | 100, 150, 200, 300 | 100, 150, 200, 300, 400 | 100, 200 |
| Material des Rinnenunterteils | Faserbewehrter Beton | Polypropylen (PP), 100 % recycelter Kunststoff | Modifiziertes Polypropylen |
| Zargensystem |
Verzinkte Stahl- oder Edelstahl-Zarge mit 20 x 20 mm Einlegetiefe |
Ingetrierte Zarge (Bestandteil des Rinnenkörpers) mit Längsschubsicherung |
– |
| Abdeckungsvarianten |
|
|
|
| Gefälle |
|
|
|
| Spezielle Merkmale |
|
|
|
Korrosionsfreies Entwässerungssystem zur Entwässerung öffentlicher Flächen mit hohem Design-Anspruch
|
Korrosionsfreies Entwässerungssystem zur Entwässerung öffentlicher Flächen mit hohem Design-Anspruch
|
Elegantes, nahezu unsichtbares Entwässerungssystem für Flächen & Plätze hohem ästhetischen Anspruch
|
Verdunstungsrinne für Parkhäuser und Tiefgaragen
|
|---|
| Attribute | RECYFIX PRO | RECYFIX PLUS | Schlitzrinnen | FASERFIX PARK |
|---|---|---|---|---|
| Belastungsklasse nach EN 1433 | bis C 250 | bis C 250 | bis E 600 | bis D 400 |
| Überfahrungsfrequenz | 2 out of 5 | 2 out of 5 | 3 out of 5 | |
| Belastungsdynamik | 2 out of 5 | 2 out of 5 | 3 out of 5 | |
| Nennweite | Systemgröße | 100, 150, 200, 300 | 100, 150, 200, 300 | 100, 150, 200 | – |
| Material des Rinnenunterteils | Polypropylen (PP), 100 % recycelter Kunststoff | Polypropylen (PP), 100 % recycelter Kunststoff | Faserbewehrter Beton oder Polypropylen (PP), 100 % recycelter Kunststoff | Faserbewehrter Beton |
| Zargensystem |
Kunststoff-Zarge 20 x 20 mm Einlegetiefe |
Integrierte Zarge aus verzinktem Stahl oder Edelstahl |
– |
– |
| Abdeckungsvarianten |
|
|
|
– |
| Gefälle |
|
|
|
– |
| Spezielle Merkmale |
|
|
|
|
Entwässerungsrinne für den privaten Bereich rund um Haus und Garten
|
Norm- und regelgerechte Entwässerung für Fassaden, Flachdächer & Balkone
|
Leichte Kunststoffrinne zur Entwässerung für Fassaden, Flachdächer, Balkone, Dachterrassen
|
Die geschlossene Kastenrinne für norm- & regelgerechte Fassadenentwässerung.
|
Die Sockelrinne zum Entwässern und Belüften von Holzfassaden.
|
Entwässerungssystem für Flächen mit Design-Anspruch bei flacher Einbausituation
|
Schlanke, elegante Kastenrinne für die Entwässerung von Flächen & Plätze mit hohem ästhetischen Anspruch
|
Fassadenrinne für tiefliegende Glasfassaden
|
Entwässerungsrinne für private und öffentliche Bereiche
|
Entwässerungsrinne für private Höfe, Einfahrten und Gärten
|
|---|
| Attribute | RECYFIX STANDARD | DACHFIX STEEL | DACHFIX RESIST | STEELFIX REGULAR | STEELFIX AIR | STEELFIX SLOT | STEELFIX SMALL | STEELFIX FLEX | FASERFIX STANDARD | TOP X |
|---|---|---|---|---|---|---|---|---|---|---|
| Belastungsklasse nach EN 1433 | bis C 250 | A 15 | A 15 | A 15 | A 15 | A 15 | – | – | bis C 250 | A 15 |
| Überfahrungsfrequenz | 1 out of 5 | 1 out of 5 | 1 out of 5 | 1 out of 5 | ||||||
| Belastungsdynamik | 1 out of 5 | 1 out of 5 | 1 out of 5 | 1 out of 5 | ||||||
| Nennweite | Systemgröße | 100, 150, 200, 300 | 115, 135, 155, 205, 255 | 115 | 115, 135, 155, 205, 255 | 255, 305 | 100 und nach Maß (bis 200) | Nach Maß | Nach Maß | 100 | – |
| Material des Rinnenunterteils | Polypropylen (PP), 100 % recycelter Kunststoff | Verzinkter Stahl oder Edelstahl | Kunststoff | Verzinkter Stahl oder Edelstahl | Verzinkter Stahl | Edelstahl (V2A CNS 1.4301, V4A CNS 1.4571) und verzinkter Stahl (bandverzinkt oder feuerverzinkt) | Edelstahl, verzinkter Stahl, Cortenstahl | Faserbewehrter Beton | Kunststoff in schwarz oder silber | |
| Zargensystem |
– |
– |
– |
– |
– |
|
– |
– |
– |
– |
| Abdeckungsvarianten |
|
|
|
|
|
|
Abdeckungsvielfalt mit individuellen Stababständen und Oberflächen möglich,
|
Abdeckungsvielfalt mit individuellen Stababständen und Oberflächen möglich,
|
|
|
| Barrierefreiheit |
– |
– |
– |
Ja |
Ja |
– |
– |
– |
– |
– |
| Gefälle |
– |
– |
– |
– |
– |
– |
– |
– |
|
– |
| Spezielle Merkmale |
|
|
|
|
|
|
|
|
|
|
