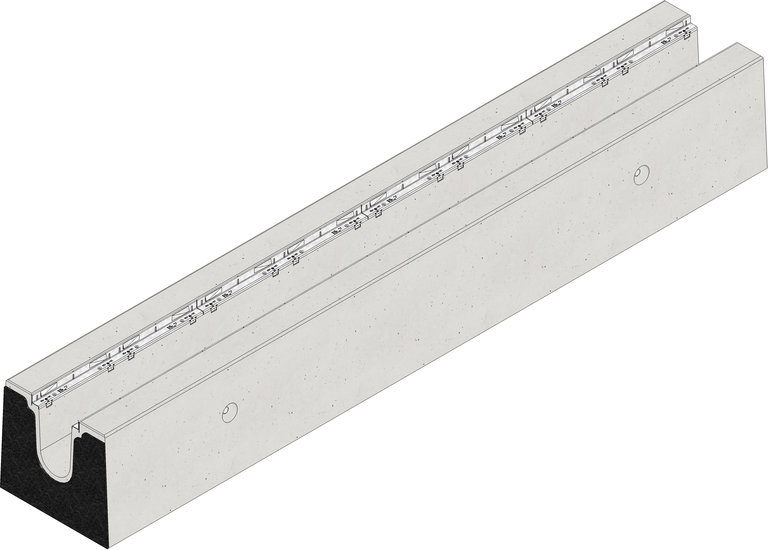

FASERFIX BIG BLS 200 Belastungsansatz: Lastmodell 1 - Fahrstreifen 2 & SLW 60 mit maßgebender Achslast von 20 Tonnen, Typ 030 - 035

Typ 030, 4,0 m

Preis auf Anfrage

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Jetzt Kontakt aufnehmen

Produktdatenblatt

Produktdatenblatt

Produktdarstellung

Produktdarstellung

Tech. Zeichnung

Zeichnung (CAD)

Zeichnung (CAD)

Zeichnung (JPG)

Zeichnung (JPG)

Technische Informationen und Maße

Artikel Nr.
3746
Breite
600 mm
Höhe Anfang
575 mm
Höhe Ende
575 mm
Gewicht
2900,00 kg
Zargenhöhe
40 mm
Nennweite
200
Lichter Rinnenquerschnitt
552 cm²
Gefälle
-
Werkstoff
Standard-Beton nach Norm, bandverzinkter Stahl
Befestigungsart
SIDE-LOCK, Verschraubung
Verpackungseinheit
-
Regelwerke
EN 1433, DIN 19580
Typ nach DIN EN 1433
I
Produktbeschreibung
FASERFIX BIG BLS 200 Typ 030 - Entwässerungsrinne aus FDE Beton als Stahlbeton-Fertigteil C60/75, Baustoffklasse A1 nach DIN 4102-1, Belastungsklasse F 900 nach DIN 19580/EN 1433, mit CE-Kennzeichnung gem. BauPVO, mit geprüftem statischen Nachweis mit Bewehrungsbemessung für LCN 20 gemäß ICAO. Entsprechend ADV für BFZ 90, weiterhin für SLW 60 nach DIN 1072 und für das Lastmodell 1 - FS2 nach DIN EN 1991-2 mit maßgebender Achslast Qa = 20 to. Ermüdungsnachweis auf der Basis der repräsentativen überlagerten Lastwechsel. Entwässerungsquerschnitt von 552 cm², mit verzinkter Stahlzarge, 16-fache Arretierungsmöglichkeit pro Meter, mit schraublosem Schnellverschluss SIDE-LOCK und zusätzlicher Möglichkeit der 8-fachen Verschraubung, ohne Querstege in der Rinnenleitung, mit werkseitig montierter PE-Raumfugeneinlage d=10 mm an einer Stirnseite, mit allgemeiner bauaufsichtlicher Zulassung für LAU-Anlagen und AKR-Performance Test, Einlegetiefe Rost 40 mm; L/B/H 4000x600x575; Art.-Nr.: 3746
