Artikel Nr. 47069

RECYFIX PRO 100, Klasse C 250

Typ 95 mit Guss-Längsstabrost, SA 9 mm, verzinkt, arretiert, 0,5 m

Listenpreis
282,30 € exkl. MwSt.
Sofort ab Lager lieferbar
Projektanfrage stellen Ausschreibungstexte

Fragen?

Unser erfahrenes Planungsteam hilft Ihnen gerne.

Kontaktieren Sie uns
Fragen?

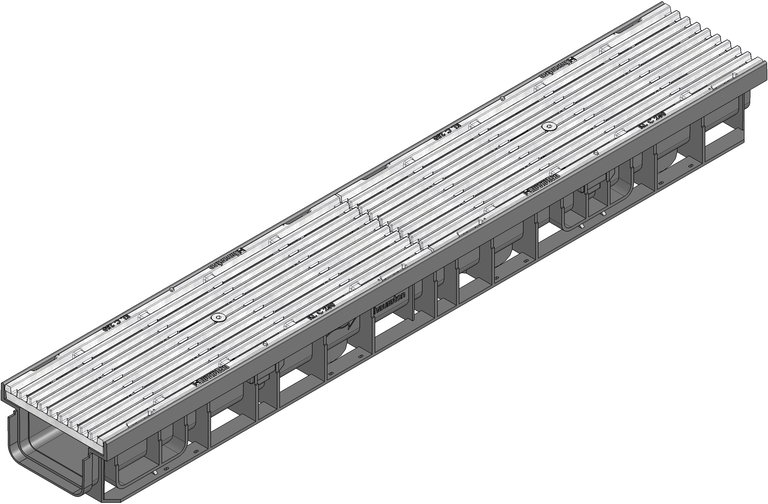

Produktdarstellung

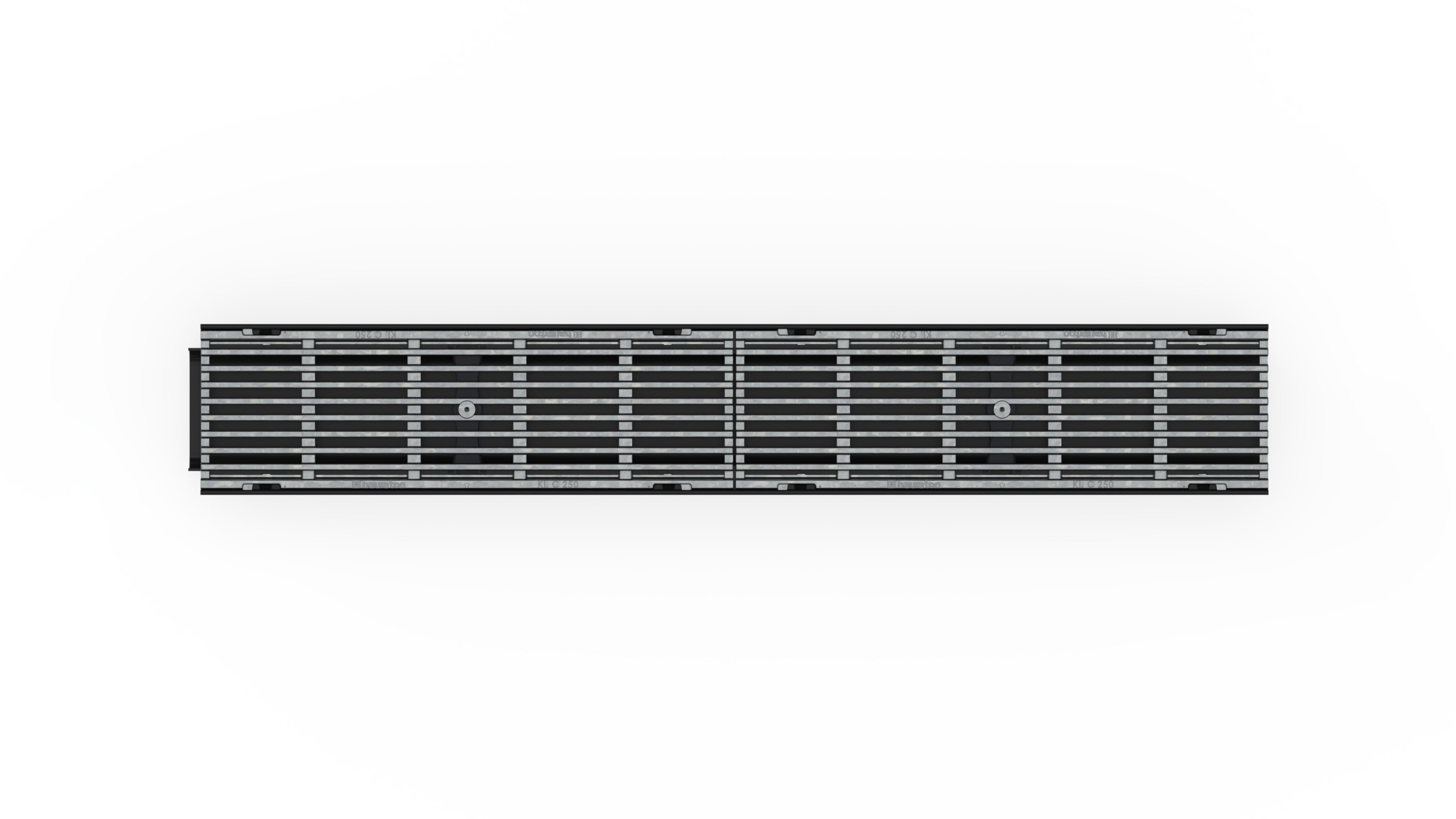

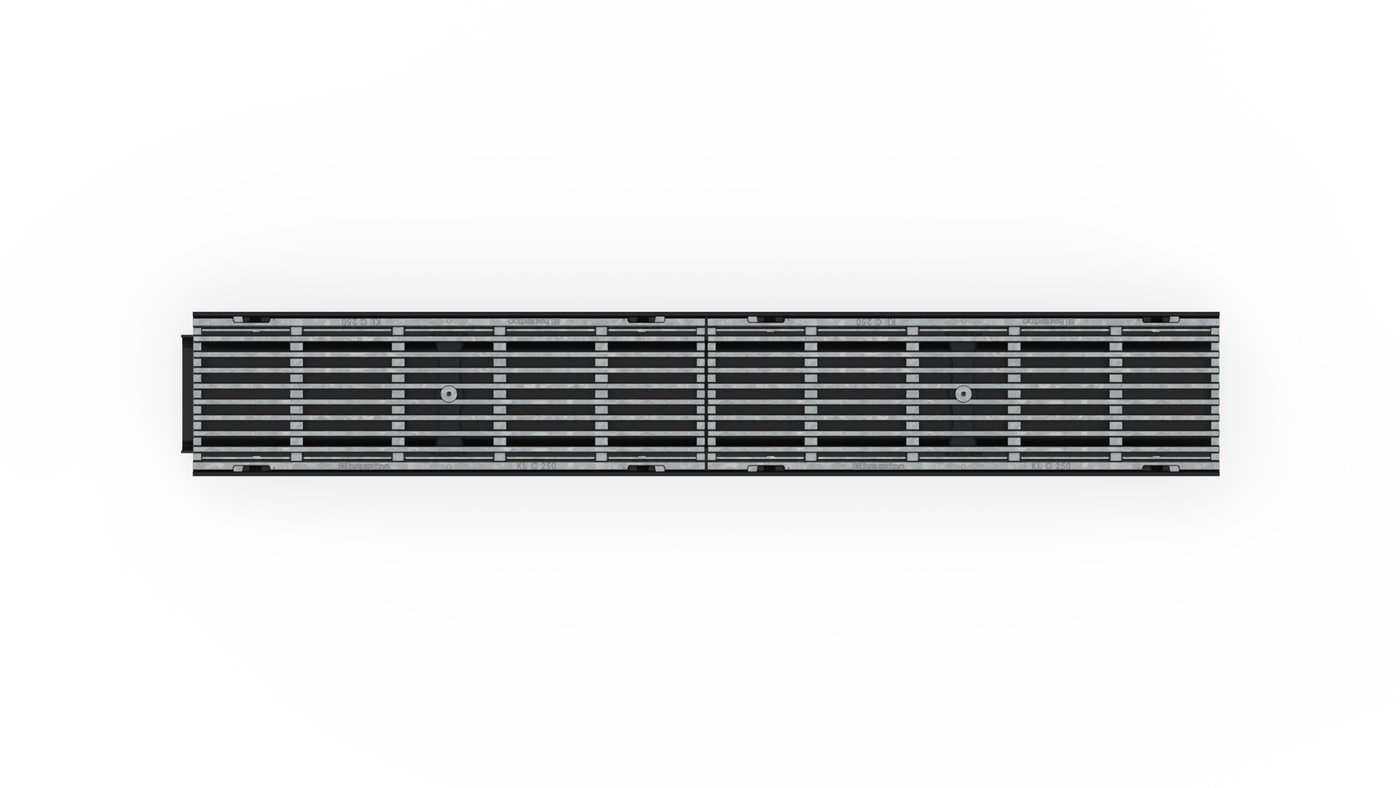

Draufsicht

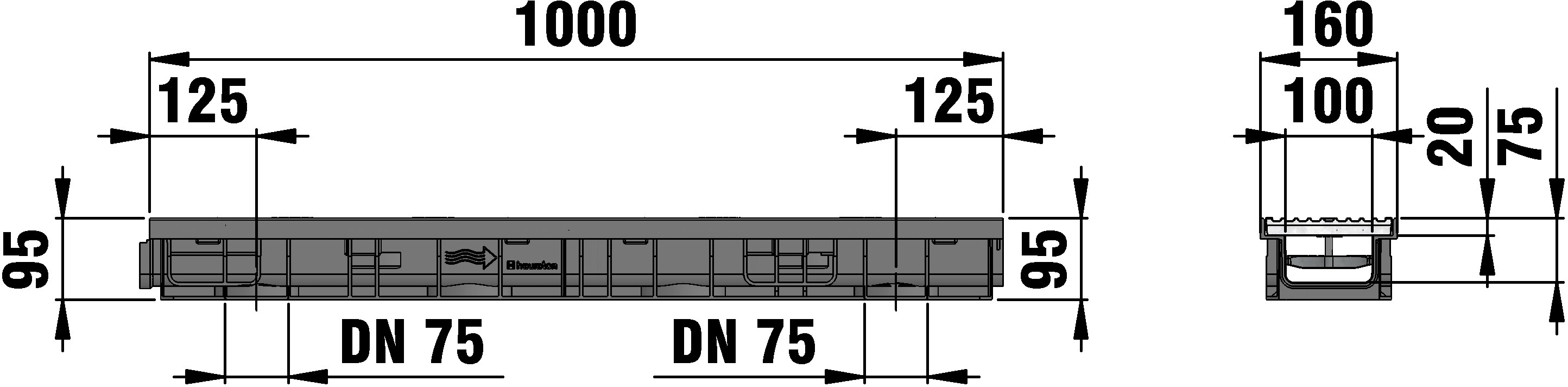

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD)

Produktdatenblatt

Technische Informationen und Maße
Artikel Nr.
47069
Länge
1000 mm
Breite
160 mm
Höhe
95 mm
Einlegetiefe
20 mm
Gewicht
8.92 kg
Werkstoff
Gusseisen GJS 500-7 verzinkt, recyceltes Polypropylen, Stahl galvanisch verzinkt, verstärktes Polyamid
Einlaufquerschnitt
577.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
55 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Material Abdeckung
Gusseisen GJS 500-7 verzinkt
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PRO 100 Rinne Typ 95 mit integrierten Zargen aus Kunststoff, mit Guss-Längsstabrost Stababstand 9 mm, verzinkt, Kl. C 250, arretiert, 1 m
Produktbeschreibung
RECYFIX PRO 100 Typ 95 - Rinnenunterteil aus recyceltem Polypropylen, mit integrierter Zarge, mit senkrechter Anschlussmöglichkeit DN/OD 75, mit Guss-Längsstabrost aus Sphäroguss EN-GJS, Stababstand 9 mm, verzinkt, mit Längsschubsicherung und Arretierung, Belastungsklasse A 15 - C 250 nach DIN 19580/EN 1433, LxBxH 1000x160x95 mm, Art.-Nr. 47069
Verpackungseinheit
77 Stück / Palette

Leistungserklärung

Ausschreibungstexte

Einbaubeispiel

Wassergebundene Wegedecken Klasse A 15,

Einbaubeispiel

Asphalt Klasse A 15 - B 125, Typ 01, 010, 020

Einbaubeispiel

Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Wassergebundene Wegedecken Klasse A 15 - B 125,

Einbaubeispiel

Pflaster Klasse A 15 - B 125, Typ 75, Typ 95

Einbaubeispiel

Beton Klasse A 15 - C 250, Flachrinne

Einbaubeispiel

Zementestrich Klasse A 15 - C 250,

Einbaubeispiel

Pflaster Klasse C 250, Typ 75, Typ 95

Einbaubeispiel

Beton Klasse D 400,

Einbaubeispiel

Beton Klasse C 250, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Asphalt Klasse C 250, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Pflaster Klasse C 250, Rinnenhöhe ≥ 150 mm

Einbaubeispiel

Asphalt Klasse A 15 - B 125, als Doppelstrang

Einbaubeispiel

Pflaster Klasse A 15 - C 250, als Doppelstrang

Einbaubeispiel

Asphalt Klasse C 250, als Doppelstrang

Einbaubeispiel

Beton Klasse C 250, als Doppelstrang

Einbaubeispiel

Einbauhinweis
