Визуализация на приложението: Отводняване на летища

Управление на дъждовните води за летища

Системите за управление на дъждовните води за зони с интензивно натоварване на летищата трябва да отговарят на най-строгите изисквания по отношение на материали и основи, монтаж, стабилност и – преди всичко – безопасност. В частност, в т.нар. „airside“ зони използваните системи са подложени на изключително високи статични и динамични натоварвания. Освен че трябва надеждно да отвеждат големи обеми дъждовни води, те трябва да издържат на най-високи натоварвания в дългосрочен план и да отговарят на строги изисквания за безопасност и сертификация. Обикновено се прави разграничение между „airside“ и „landside“ зони на летището. Каква е причината за това разграничение? Какво означава това за управлението на дъждовните води в двете зони? Отговорите на тези въпроси ще намерите по-долу.

На тази страница Отводняване на летища – специфики Летищна зона – компоненти и изисквания Зона за публичен достъп – компоненти и изисквания Летищни терминали – изисквания Летищна зона и зони за публичен достъп – отводняване

Защо отводняването на летищата е съществено важно?

Системите за отводняване на летища са от голямо значение за правилното и безопасно функциониране при силни валежи, както за летищната зона, така и за зоната отворена за публичен достъп.

Контролирането и управлението на дъждовните води ще подсигури ефективното им отвеждане, при което ще се избегне опасността от наводняване и в двете зони.

отводнителни-улеи-с-голям-капацитет-летище-Хийтроу
Летище Хийтроу Великобритания

Компоненти на летищната зона с ограничен служебен достъп

RECYFIX HICAP летище Верона Италия
Летище Верона Италия

Летищна зона е територията, в която оперират самолетите. Тя може да включва следните подзони:

  • Лeтищни Местостоянки: местата, където самолетите са паркирани за товарене, разтоварване и зареждане с гориво

  • Полоси за рулиране – рульожки: подхои за самолетите, които свързват пистите за излитане и кацане с летищните местостоянки, терминалите, самолетните хангари и останалите летищни съоръжения.

  • Писти: трасета за излитане и кацане

  • Хангари: Халета за прибиране на самолетите за ремонт и поддръжка

  • Складове и логистични съоръжения: складове и  центрове за разпределение на  стоките с въздушно-товарен превоз

стабилен-отводнителен-улей-от-фазерфикс-бетон-за-летища
отводнителен-улей-с-голям-хидравличен-капацитет-за-летищно-отводняване

Специфични условия и особености на площите в летищната зона

стабилен-отводнителен-улей-от-фазерфикс-бетон



Самолетите и останалите обслужващи летищата превозни средства постоянно преминават през тези площи. Механичните сили могат да създадат екстремни натоварвания върху  повърхността, причинени от свръх тежки товари и странични сили от завъртане и спиране.

летище Франкфурт отводняване на местостоянка
летище Франкфурт зона за зареждане и престой

Изисквания към системите за отводняване на летищните зони

стабилен-отводнителен-улей-от-фазерфикс-бетон
Летище София Терминал 1

Системите за отводняване на летищни зони трябва да отговорят на следните изисквания:

  • Ефективно покриване на територията и голям хидравличен капацитет на системата за отводняване

  • Доказани експлоатационни качества в условията на свръх тежки натоварвания

  • Здравина, надеждност и устойчивост на корозия под въздействието на самолетни горива и химикали с размразяващи функции

  • Безопасно и сигурно проектиране на летищно отводняване

  • Бърз и лесен достъп за почистване с ниски експлоатационни разходи, за дълъг период от време

отводнителна-система-с-голям-водопоглъщащ-капацитет
стабилен-отводнителен-улей-с-голям-капацитет-от-фазерфикс-бетон-за-тежки-натоварвания
стабилен-отводнителен-улей-от-фазерфикс-бетон

Проект за отводняване на летище София от ХАУРАТОН
решение-за-отвдняване-при-тежки-натоварвания-летище-Хийтроу
отводнителна-система-голям-обем-повърхностни-води-летище-Хийтроу

Компоненти на зоната за публичен достъп

отводнителен-улей-летищен-терминал-паркинг

Тази зона е достъпна за посетителите на летището, поради това системата за отводняване е важна за следните местоположения:

  • Терминали: трансфер на пътници от и към самолетите

  • Пътища за достъп: пътища и връзки в обсега на летището, свързващи терминалите на пристигащи и заминаващи и останалите съоръжения към летището

  • Обществени пространства: външни зони за обществено ползване

  • Паркинги: автомобили, автобуси, таксита и други видове обществен транспорт

  • Разпределителни центрове: снабдяване на стоки за вътрешния и международен пазар

  • Хотели и търговски центрове: бизнес и търговски зони в периметъра на летището



фасадно-отводняване-летищен-терминал
отводнителен-улей-летищна-зона-терминал

Изисквания към системите за отводняване на летищни терминали

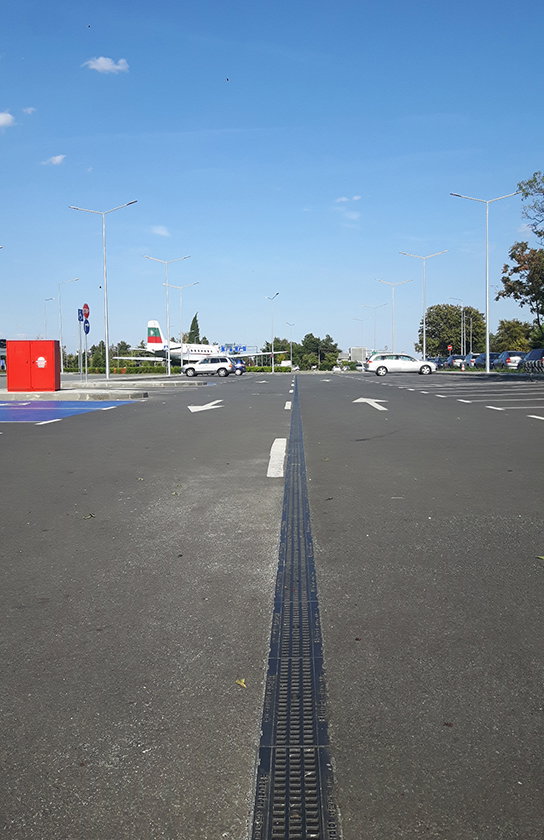

отводнителна-система-летищен-терминал-открит-паркинг
Безопасност и сигурност

При обществени пространства с голяма активност, летищното отводняване, трябва да бъде безопасно и сигурно за пътуващите, с подходящи дъждоприемни решетки и обезопасена отводнителна система.

летищен терминал Франкфурт отводняване
Висококачествен дизайн с естетическа стойност

Отводнителните улеи трябва да бъдат с дискретна или изразителна естетическа визия, за да допълват съвременния дизайн на модерните терминали и прилежащите външни пространства.

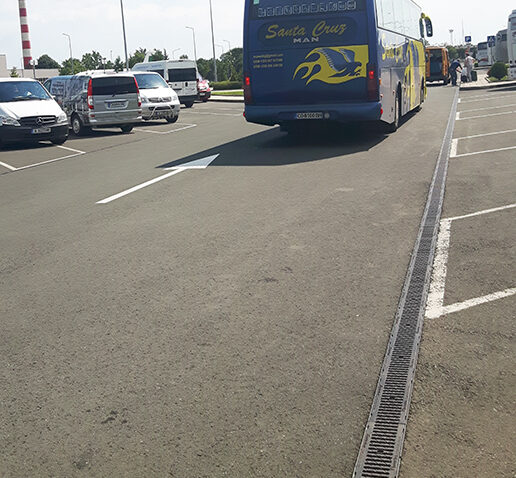

летище-Бургас-отводняване на паркинг
Персонализиран дизайн

Летищните терминали много често се проектират с персонализирани решения за отводняване, за да отговорят на иновативните търсения и дизайнерски концепции.

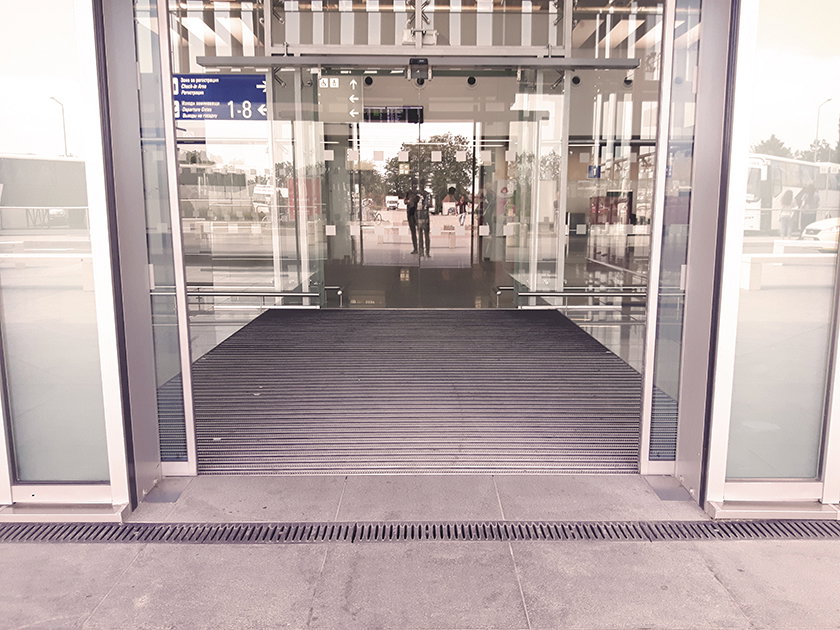

система-за-отводняване-летищен-терминал
Здрави и надеждни

Проектирането на летищното отводняване има основен приоритет – дълготрайност. Летищните пространства изискват здрави и надеждни системи за отводняване, поради интензивната експлоатация и движение на пътници и багаж.

отводнителен-улей-летищен-терминал-вход-метро
Отводнителни решения за безопасно преминаване

Движението в летищните зони трябва да бъде лесно достъпно. Отводнителните улеи и решетки подсигуряват безпрепятствено и лесно придвижване на хора, колички и куфари, детски колички и такива за хора с увреждания.

отводнителен-улей-вход-метро-летище-София-Терминал-2
отводнителен-улей-открит-паркинг-летище

Изисквания към системите за отводняване на летища в зоните, отворени за публичен достъп в летищата

открит-паркинг-летище-отводняване
Летище Бургас

Тъй като зоната за публичен достъп към летищата  се състои от различни подзони, системата за отводняване е съобразена със спецификата на настилката и конкретното приложение. Независимо от това, отводнителните улеи трябва да притежават следните характеристики:

  • Здрави, стабилни и устойчиви на тежки натоварвания и сили

  • Безопасни за пътници и персонал

  • Обезопасени срещу вандалства дъждоприемни решетки

  • Издръжливи и устойчиви на корозия за дълготрайна експлоатация

  • Различните системи за отводняване да са подходящи за видовете приложения в периметъра на летищата

  • Да способстват третирането на дъждовните води от замърсени повърхности, да отстраняват масла, фини частици, метали и други замърсители

Решения и системи за отводняване за летищната зона и за зоната с отворен публичен достъп

Поради различните видове приложения, изискванията към системите за отводняване са да предоставят гъвкави решения спрямо конкретните ситуации.

RECYFIX HICAP F – система за отводняване с голям капацитет за сериозни натоварвания

Системи за отводняване на летищната зона:

отводнителен-улей-с-голямо-водопоглъщане

RECYFIX HICAP F шлицов улей с доказано безупречно представяне при отводняването на редица ключови летища по цял свят.  Съществените предимства на тази система за отводняване включват:

  • Монолитен дизайн и водопоглъщаща решетка: монолитната система и шлицовата решетка, гарантират висока степен на устойчивост при тежки товари и динамични натоварвания върху настилката, както и висока степен на сигурност и безопасност на средата

  • Голям водопоглъщащ и отводнителен капацитет: системата за отводняване предоставя ефективно отводняване на обширни зони, отвеждане и задържане на дъждовните води от повърхността при интензивни валежи

  • Издръжлив и устойчив срещу корозия: произведен от 100% рециклиран полипропилен с решетки от устойчив сферографитен чугун, системата за отводняване е здрава, устойчива на корозия и удари

Системи за отводняване на летищната зона:
Системи за отводняване на летищната зона:

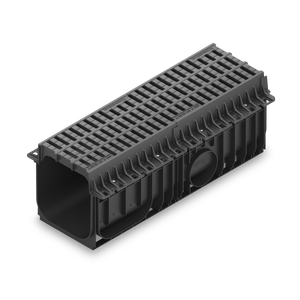

Attribute RECYFIX HICAP F RECYFIX MONOTEC ULTRA FASERFIX SUPER
Клас на натоварване съгласно EN 1433 Клас на натоварване съгласно EN 1433: до клас на натоварване F900 Клас на натоварване съгласно EN 1433: до клас на натоварване F900 Клас на натоварване съгласно EN 1433: до клас на натоварване F900
Интензивност на натоварването Интензивност на натоварването: 6 out of 6 Интензивност на натоварването: 6 out of 6 Интензивност на натоварването: 4 out of 6
Динамика на натоварването Динамика на натоварването: 6 out of 6 Динамика на натоварването: 6 out of 6 Динамика на натоварването: 4 out of 6
Номинална широчина | Размери на системата Номинална широчина | Размери на системата : 1000, 2000, 3000, 5000, 8000, 10000 Номинална широчина | Размери на системата : 200, 300 Номинална широчина | Размери на системата : 100, 150, 200, 300, 400, 500
Материал на улейното тяло Материал на улейното тяло: Модифициран полипропилен (PP), 100 % рециклиран композитен материал Материал на улейното тяло: Модифициран полипропилен (PP), до 93 % рециклиран композит Материал на улейното тяло: Фибробетон
Кантова система Кантова система: Кантова система: Кантова система:

Поцинкована стомана или сферографитен чугунен кант с дълбочина на вграждане 40 x 40 mm
Опции за отводнителни решетки Опции за отводнителни решетки:

Слотова решетка от сферографитен чугун с фиксиране

 Опции за отводнителни решетки:

Решетка от сферографитен чугун със странично анкериране в бетон

 Опции за отводнителни решетки:
  • Решетки от сферографитен чугун
  • GUGI решетки от сферографитен чугун
Наклон Наклон:
  • Постоянна дълбочина
  • Стъпаловиден наклон
 Наклон:
  • Стъпаловиден пад (при NW 200)
  • Постоянна дълбочина
 Наклон:
  • Постоянна дълбочина
  • Вграден пад (150, 200, 300)
  • Стъпаловиден пад
Област на приложение Област на приложение:
  • Перон
 Област на приложение:
  • Перон
 Област на приложение:
  • Перон
Специални характеристики Специални характеристики:
  • Възможен е радиален монтаж
  • Канали с голям обем за задържане на водата
  • Възможно е изпълнение на канал без слотова решетка, например под озеленени площи
  • Кабелни инсталации могат да се прокарват през кухините на гърловината на канала
 Специални характеристики:
  • Комбинация от материали – рециклиран PP и сферографитен чугун – за адаптивност на строителната площадка и висока здравина
  • Странични крила за оптимално свързване с бетонната повърхност
  • Без винтове и разхлабени елементи по повърхността
  • Връзката между улея и решетката е обетонирана за допълнителна безопасност
 Специални характеристики:
  • SIDE-LOCK, безболтова заключваща система
  • 16 точки на фиксиране на решетката/метър

Системи за отводняване на зоните, отворени за публичен достъп:

отводнителни улеи с поръчков дизайн

За да отговори на различните изисквания към системите за отводняване на летища в зоните със свободен  достъп, ХАУРАТОН се стреми да предложи правилното решение, съобразено с Вашия проект. Ние предлагаме широка гама системи за отводняване на паркинги, търговски и обществени пространства и индустриални зони. Свържете се с  нас, за да обсъдим конкретните специфики на Вашия проект.

Системи за отводняване на зоните, отворени за публичен достъп:
Системи за отводняване на зоните, отворени за публичен достъп:

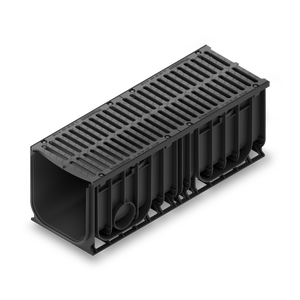

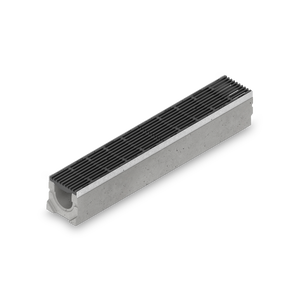

Attribute FASERFIX SUPER RECYFIX NC DRAINFIX CLEAN FASERFIX KS RECYFIX PRO
Клас на натоварване съгласно EN 1433 Клас на натоварване съгласно EN 1433: до клас на натоварване F900 Клас на натоварване съгласно EN 1433: до клас на натоварване E 600 Клас на натоварване съгласно EN 1433: до клас на натоварване F 900 Клас на натоварване съгласно EN 1433: до клас на натоварване F 900 Клас на натоварване съгласно EN 1433: до клас на натоварване C 250
Интензивност на натоварването Интензивност на натоварването: 4 out of 6 Интензивност на натоварването: 3 out of 6 Интензивност на натоварването: 4 out of 6 Интензивност на натоварването: 3 out of 6 Интензивност на натоварването: 2 out of 6
Динамика на натоварването Динамика на натоварването: 4 out of 6 Динамика на натоварването: 3 out of 6 Динамика на натоварването: 4 out of 6 Динамика на натоварването: 3 out of 6 Динамика на натоварването: 2 out of 6
Номинална широчина | Размери на системата Номинална широчина | Размери на системата : 100, 150, 200, 300, 400, 500 Номинална широчина | Размери на системата : 100, 150, 200, 300, 400 Номинална широчина | Размери на системата : 200, 300, 400, 500 Номинална широчина | Размери на системата : 100, 150, 200, 300 Номинална широчина | Размери на системата : 100, 150, 200, 300
Материал на улейното тяло Материал на улейното тяло: Фибробетон Материал на улейното тяло: Модифициран полипропилен (PP), до 93% рециклиран композит Материал на улейното тяло: Фиброармиран бетон или полипропилен (PP) Материал на улейното тяло: Фиброармиран бетон Материал на улейното тяло: Полипропилен (PP), до 93 % рециклиран композит
Кантова система Кантова система:

Поцинкована стомана или сферографитен чугунен кант с дълбочина на вграждане 40 x 40 mm

 Кантова система:

Формовано като неразделна част от тялото на улея

 Кантова система:

В зависимост от версията с FASERFIX или RECYFIX: кант от поцинкована стомана или сферографитен чугун с монтажна дълбочина 40 x 40 mm

 Кантова система:
Рамка от поцинкована или неръждаема стомана с монтажна дълбочина 20 x 20 mm
 Кантова система:

Композитна рамка с монтажна дълбочина 20 x 20 mm
Опции за отводнителни решетки Опции за отводнителни решетки:
  • Решетки от сферографитен чугун
  • GUGI решетки от сферографитен чугун
 Опции за отводнителни решетки:
Сферографитен чугун
 Опции за отводнителни решетки:
  • Решетка от сферографитен чугун
 Опции за отводнителни решетки:
  • Дизайнерски решетки FIBRETEC и METROPOLIS
  • Перфорирани решетки
  • Мрежести решетки GUGI
  • Мрежести решетки
  • Решетки с надлъжни шини

⇒ Изработени от сферографитен чугун, композит, поцинкована или неръждаема стомана

 Опции за отводнителни решетки:
  • Решетки с надлъжни шини
  • Дизайнерски решетки GUGI
  • Мрежести решетки
  • Дизайнерски решетки FIBRETEC и METROPOLIS
    ⇒ Изработени от сферографитен чугун, пластмаса, поцинкована стомана, неръждаема стомана
Наклон Наклон:
  • Постоянна дълбочина
  • Вграден пад (150, 200, 300)
  • Стъпаловиден пад
 Наклон:
  • Постоянна дълбочина
  • Стъпаловиден пад
 Наклон: Наклон:
  • Постоянна височина
  • С вграден наклон
  • Стъпаловиден наклон
 Наклон:
  • Постоянна височина
  • Стъпаловиден наклон
Област на приложение Област на приложение:
  • Достъп до терминала
  • Карго зона
 Област на приложение:
  • Терминали
  • Зони за доставки
  • Зони за сигурност
 Област на приложение:
  • Паркоместа
 Област на приложение:

Прилежащи площи пред сгради

 Област на приложение:
  • Пътнически зони
  • Прилежащи площи пред сгради
  • Паркинги
Специални характеристики Специални характеристики:
  • SIDE-LOCK, безболтова заключваща система
  • 16 точки на фиксиране на решетката/метър
 Специални характеристики:
  • Канал и покритие = един компонент
  • Самоцентриращ се винт → автоматично намира правилната позиция
  • Тяло на улея от полипропилен може лесно да се обработва на място
 Специални характеристики:
  • Пречистване на дъждовни води чрез повърхностна филтрация
  • Изпитано съгласно изискванията на германския технически орган DIBt
  • Съгласно немската директива DWA-M 179-1, ефективността на задържане на суспендирани твърди вещества с размер под 63 µm (TSS63) достига до 95% благодарение на филтрационна скорост < 2,5 m/h
 Специални характеристики:
  • SIDE-LOCK, безболтова заключваща система
  • По избор закрепване с щанга и болт за всяка решетка
 Специални характеристики:
  • Предварително сглобени, готови за монтаж
  • Ниско тегло, лесни за работа и монтаж
  • Тялото на улея може лесно да се обработва и да се реже по размер на място

ХАУРАТОН – Вашият доверен партньор при проектиране и изграждане на ефективна отводнителна система

Системи за отводняване на ХАУРАТОН са инсталирани в над 90 ключови летища по цял свят. Чрез  нашите задълбочени познания в областта на отводняването, дългогодишен опит и експертиза, както и доказани решения за отводняване на летища, Вие можете да бъдете убедени в гарантирания успех на вашия проект за летищно отводняване.

Нашите специалисти в отводняването ще Ви осигурят пълна подкрепа по отношение на проекта: от хидравлическо оразмеряване, оптимизиране на решението, избор на правилната система за отводняване, експертни съвети по отношение на монтажа на елементите и т.н.

Други зони на приложение, които може би Ви интересуват

Индустриални, логистични и складови зони

Пристанища и Контейнерни Терминали

системи-за-отводняване-на-пристанища-интензивни-натоварвания
Визуализация на приложението: Отводняване на летища

Управление на дъждовните води за летища

Системите за управление на дъждовните води за зони с интензивно натоварване на летищата трябва да отговарят на най-строгите изисквания по отношение на материали и основи, монтаж, стабилност и – преди всичко – безопасност. В частност, в т.нар. „airside“ зони използваните системи са подложени на изключително високи статични и динамични натоварвания. Освен че трябва надеждно да отвеждат големи обеми дъждовни води, те трябва да издържат на най-високи натоварвания в дългосрочен план и да отговарят на строги изисквания за безопасност и сертификация. Обикновено се прави разграничение между „airside“ и „landside“ зони на летището. Каква е причината за това разграничение? Какво означава това за управлението на дъждовните води в двете зони? Отговорите на тези въпроси ще намерите по-долу.

На тази страница Отводняване на летища – специфики Летищна зона – компоненти и изисквания Зона за публичен достъп – компоненти и изисквания Летищни терминали – изисквания Летищна зона и зони за публичен достъп – отводняване

Защо отводняването на летищата е съществено важно?

Системите за отводняване на летища са от голямо значение за правилното и безопасно функциониране при силни валежи, както за летищната зона, така и за зоната отворена за публичен достъп.

Контролирането и управлението на дъждовните води ще подсигури ефективното им отвеждане, при което ще се избегне опасността от наводняване и в двете зони.

отводнителни-улеи-с-голям-капацитет-летище-Хийтроу
Летище Хийтроу Великобритания

Компоненти на летищната зона с ограничен служебен достъп

RECYFIX HICAP летище Верона Италия
Летище Верона Италия

Летищна зона е територията, в която оперират самолетите. Тя може да включва следните подзони:

  • Лeтищни Местостоянки: местата, където самолетите са паркирани за товарене, разтоварване и зареждане с гориво

  • Полоси за рулиране – рульожки: подхои за самолетите, които свързват пистите за излитане и кацане с летищните местостоянки, терминалите, самолетните хангари и останалите летищни съоръжения.

  • Писти: трасета за излитане и кацане

  • Хангари: Халета за прибиране на самолетите за ремонт и поддръжка

  • Складове и логистични съоръжения: складове и  центрове за разпределение на  стоките с въздушно-товарен превоз

стабилен-отводнителен-улей-от-фазерфикс-бетон-за-летища
отводнителен-улей-с-голям-хидравличен-капацитет-за-летищно-отводняване

Специфични условия и особености на площите в летищната зона

стабилен-отводнителен-улей-от-фазерфикс-бетон



Самолетите и останалите обслужващи летищата превозни средства постоянно преминават през тези площи. Механичните сили могат да създадат екстремни натоварвания върху  повърхността, причинени от свръх тежки товари и странични сили от завъртане и спиране.

летище Франкфурт отводняване на местостоянка
летище Франкфурт зона за зареждане и престой

Изисквания към системите за отводняване на летищните зони

стабилен-отводнителен-улей-от-фазерфикс-бетон
Летище София Терминал 1

Системите за отводняване на летищни зони трябва да отговорят на следните изисквания:

  • Ефективно покриване на територията и голям хидравличен капацитет на системата за отводняване

  • Доказани експлоатационни качества в условията на свръх тежки натоварвания

  • Здравина, надеждност и устойчивост на корозия под въздействието на самолетни горива и химикали с размразяващи функции

  • Безопасно и сигурно проектиране на летищно отводняване

  • Бърз и лесен достъп за почистване с ниски експлоатационни разходи, за дълъг период от време

отводнителна-система-с-голям-водопоглъщащ-капацитет
стабилен-отводнителен-улей-с-голям-капацитет-от-фазерфикс-бетон-за-тежки-натоварвания
стабилен-отводнителен-улей-от-фазерфикс-бетон

Проект за отводняване на летище София от ХАУРАТОН
решение-за-отвдняване-при-тежки-натоварвания-летище-Хийтроу
отводнителна-система-голям-обем-повърхностни-води-летище-Хийтроу

Компоненти на зоната за публичен достъп

отводнителен-улей-летищен-терминал-паркинг

Тази зона е достъпна за посетителите на летището, поради това системата за отводняване е важна за следните местоположения:

  • Терминали: трансфер на пътници от и към самолетите

  • Пътища за достъп: пътища и връзки в обсега на летището, свързващи терминалите на пристигащи и заминаващи и останалите съоръжения към летището

  • Обществени пространства: външни зони за обществено ползване

  • Паркинги: автомобили, автобуси, таксита и други видове обществен транспорт

  • Разпределителни центрове: снабдяване на стоки за вътрешния и международен пазар

  • Хотели и търговски центрове: бизнес и търговски зони в периметъра на летището



фасадно-отводняване-летищен-терминал
отводнителен-улей-летищна-зона-терминал

Изисквания към системите за отводняване на летищни терминали

отводнителна-система-летищен-терминал-открит-паркинг
Безопасност и сигурност

При обществени пространства с голяма активност, летищното отводняване, трябва да бъде безопасно и сигурно за пътуващите, с подходящи дъждоприемни решетки и обезопасена отводнителна система.

летищен терминал Франкфурт отводняване
Висококачествен дизайн с естетическа стойност

Отводнителните улеи трябва да бъдат с дискретна или изразителна естетическа визия, за да допълват съвременния дизайн на модерните терминали и прилежащите външни пространства.

летище-Бургас-отводняване на паркинг
Персонализиран дизайн

Летищните терминали много често се проектират с персонализирани решения за отводняване, за да отговорят на иновативните търсения и дизайнерски концепции.

система-за-отводняване-летищен-терминал
Здрави и надеждни

Проектирането на летищното отводняване има основен приоритет – дълготрайност. Летищните пространства изискват здрави и надеждни системи за отводняване, поради интензивната експлоатация и движение на пътници и багаж.

отводнителен-улей-летищен-терминал-вход-метро
Отводнителни решения за безопасно преминаване

Движението в летищните зони трябва да бъде лесно достъпно. Отводнителните улеи и решетки подсигуряват безпрепятствено и лесно придвижване на хора, колички и куфари, детски колички и такива за хора с увреждания.

отводнителен-улей-вход-метро-летище-София-Терминал-2
отводнителен-улей-открит-паркинг-летище

Изисквания към системите за отводняване на летища в зоните, отворени за публичен достъп в летищата

открит-паркинг-летище-отводняване
Летище Бургас

Тъй като зоната за публичен достъп към летищата  се състои от различни подзони, системата за отводняване е съобразена със спецификата на настилката и конкретното приложение. Независимо от това, отводнителните улеи трябва да притежават следните характеристики:

  • Здрави, стабилни и устойчиви на тежки натоварвания и сили

  • Безопасни за пътници и персонал

  • Обезопасени срещу вандалства дъждоприемни решетки

  • Издръжливи и устойчиви на корозия за дълготрайна експлоатация

  • Различните системи за отводняване да са подходящи за видовете приложения в периметъра на летищата

  • Да способстват третирането на дъждовните води от замърсени повърхности, да отстраняват масла, фини частици, метали и други замърсители

Решения и системи за отводняване за летищната зона и за зоната с отворен публичен достъп

Поради различните видове приложения, изискванията към системите за отводняване са да предоставят гъвкави решения спрямо конкретните ситуации.

RECYFIX HICAP F – система за отводняване с голям капацитет за сериозни натоварвания

Системи за отводняване на летищната зона:

отводнителен-улей-с-голямо-водопоглъщане

RECYFIX HICAP F шлицов улей с доказано безупречно представяне при отводняването на редица ключови летища по цял свят.  Съществените предимства на тази система за отводняване включват:

  • Монолитен дизайн и водопоглъщаща решетка: монолитната система и шлицовата решетка, гарантират висока степен на устойчивост при тежки товари и динамични натоварвания върху настилката, както и висока степен на сигурност и безопасност на средата

  • Голям водопоглъщащ и отводнителен капацитет: системата за отводняване предоставя ефективно отводняване на обширни зони, отвеждане и задържане на дъждовните води от повърхността при интензивни валежи

  • Издръжлив и устойчив срещу корозия: произведен от 100% рециклиран полипропилен с решетки от устойчив сферографитен чугун, системата за отводняване е здрава, устойчива на корозия и удари

Системи за отводняване на летищната зона:
Системи за отводняване на летищната зона:
Attribute RECYFIX HICAP F RECYFIX MONOTEC ULTRA FASERFIX SUPER
Клас на натоварване съгласно EN 1433 Клас на натоварване съгласно EN 1433: до клас на натоварване F900 Клас на натоварване съгласно EN 1433: до клас на натоварване F900 Клас на натоварване съгласно EN 1433: до клас на натоварване F900
Интензивност на натоварването Интензивност на натоварването: 6 out of 6 Интензивност на натоварването: 6 out of 6 Интензивност на натоварването: 4 out of 6
Динамика на натоварването Динамика на натоварването: 6 out of 6 Динамика на натоварването: 6 out of 6 Динамика на натоварването: 4 out of 6
Номинална широчина | Размери на системата Номинална широчина | Размери на системата : 1000, 2000, 3000, 5000, 8000, 10000 Номинална широчина | Размери на системата : 200, 300 Номинална широчина | Размери на системата : 100, 150, 200, 300, 400, 500
Материал на улейното тяло Материал на улейното тяло: Модифициран полипропилен (PP), 100 % рециклиран композитен материал Материал на улейното тяло: Модифициран полипропилен (PP), до 93 % рециклиран композит Материал на улейното тяло: Фибробетон
Кантова система Кантова система: Кантова система: Кантова система:

Поцинкована стомана или сферографитен чугунен кант с дълбочина на вграждане 40 x 40 mm
Опции за отводнителни решетки Опции за отводнителни решетки:

Слотова решетка от сферографитен чугун с фиксиране

 Опции за отводнителни решетки:

Решетка от сферографитен чугун със странично анкериране в бетон

 Опции за отводнителни решетки:
  • Решетки от сферографитен чугун
  • GUGI решетки от сферографитен чугун
Наклон Наклон:
  • Постоянна дълбочина
  • Стъпаловиден наклон
 Наклон:
  • Стъпаловиден пад (при NW 200)
  • Постоянна дълбочина
 Наклон:
  • Постоянна дълбочина
  • Вграден пад (150, 200, 300)
  • Стъпаловиден пад
Област на приложение Област на приложение:
  • Перон
 Област на приложение:
  • Перон
 Област на приложение:
  • Перон
Специални характеристики Специални характеристики:
  • Възможен е радиален монтаж
  • Канали с голям обем за задържане на водата
  • Възможно е изпълнение на канал без слотова решетка, например под озеленени площи
  • Кабелни инсталации могат да се прокарват през кухините на гърловината на канала
 Специални характеристики:
  • Комбинация от материали – рециклиран PP и сферографитен чугун – за адаптивност на строителната площадка и висока здравина
  • Странични крила за оптимално свързване с бетонната повърхност
  • Без винтове и разхлабени елементи по повърхността
  • Връзката между улея и решетката е обетонирана за допълнителна безопасност
 Специални характеристики:
  • SIDE-LOCK, безболтова заключваща система
  • 16 точки на фиксиране на решетката/метър

Системи за отводняване на зоните, отворени за публичен достъп:

отводнителни улеи с поръчков дизайн

За да отговори на различните изисквания към системите за отводняване на летища в зоните със свободен  достъп, ХАУРАТОН се стреми да предложи правилното решение, съобразено с Вашия проект. Ние предлагаме широка гама системи за отводняване на паркинги, търговски и обществени пространства и индустриални зони. Свържете се с  нас, за да обсъдим конкретните специфики на Вашия проект.

Системи за отводняване на зоните, отворени за публичен достъп:
Системи за отводняване на зоните, отворени за публичен достъп:
Attribute FASERFIX SUPER RECYFIX NC DRAINFIX CLEAN FASERFIX KS RECYFIX PRO
Клас на натоварване съгласно EN 1433 Клас на натоварване съгласно EN 1433: до клас на натоварване F900 Клас на натоварване съгласно EN 1433: до клас на натоварване E 600 Клас на натоварване съгласно EN 1433: до клас на натоварване F 900 Клас на натоварване съгласно EN 1433: до клас на натоварване F 900 Клас на натоварване съгласно EN 1433: до клас на натоварване C 250
Интензивност на натоварването Интензивност на натоварването: 4 out of 6 Интензивност на натоварването: 3 out of 6 Интензивност на натоварването: 4 out of 6 Интензивност на натоварването: 3 out of 6 Интензивност на натоварването: 2 out of 6
Динамика на натоварването Динамика на натоварването: 4 out of 6 Динамика на натоварването: 3 out of 6 Динамика на натоварването: 4 out of 6 Динамика на натоварването: 3 out of 6 Динамика на натоварването: 2 out of 6
Номинална широчина | Размери на системата Номинална широчина | Размери на системата : 100, 150, 200, 300, 400, 500 Номинална широчина | Размери на системата : 100, 150, 200, 300, 400 Номинална широчина | Размери на системата : 200, 300, 400, 500 Номинална широчина | Размери на системата : 100, 150, 200, 300 Номинална широчина | Размери на системата : 100, 150, 200, 300
Материал на улейното тяло Материал на улейното тяло: Фибробетон Материал на улейното тяло: Модифициран полипропилен (PP), до 93% рециклиран композит Материал на улейното тяло: Фиброармиран бетон или полипропилен (PP) Материал на улейното тяло: Фиброармиран бетон Материал на улейното тяло: Полипропилен (PP), до 93 % рециклиран композит
Кантова система Кантова система:

Поцинкована стомана или сферографитен чугунен кант с дълбочина на вграждане 40 x 40 mm

 Кантова система:

Формовано като неразделна част от тялото на улея

 Кантова система:

В зависимост от версията с FASERFIX или RECYFIX: кант от поцинкована стомана или сферографитен чугун с монтажна дълбочина 40 x 40 mm

 Кантова система:
Рамка от поцинкована или неръждаема стомана с монтажна дълбочина 20 x 20 mm
 Кантова система:

Композитна рамка с монтажна дълбочина 20 x 20 mm
Опции за отводнителни решетки Опции за отводнителни решетки:
  • Решетки от сферографитен чугун
  • GUGI решетки от сферографитен чугун
 Опции за отводнителни решетки:
Сферографитен чугун
 Опции за отводнителни решетки:
  • Решетка от сферографитен чугун
 Опции за отводнителни решетки:
  • Дизайнерски решетки FIBRETEC и METROPOLIS
  • Перфорирани решетки
  • Мрежести решетки GUGI
  • Мрежести решетки
  • Решетки с надлъжни шини

⇒ Изработени от сферографитен чугун, композит, поцинкована или неръждаема стомана

 Опции за отводнителни решетки:
  • Решетки с надлъжни шини
  • Дизайнерски решетки GUGI
  • Мрежести решетки
  • Дизайнерски решетки FIBRETEC и METROPOLIS
    ⇒ Изработени от сферографитен чугун, пластмаса, поцинкована стомана, неръждаема стомана
Наклон Наклон:
  • Постоянна дълбочина
  • Вграден пад (150, 200, 300)
  • Стъпаловиден пад
 Наклон:
  • Постоянна дълбочина
  • Стъпаловиден пад
 Наклон: Наклон:
  • Постоянна височина
  • С вграден наклон
  • Стъпаловиден наклон
 Наклон:
  • Постоянна височина
  • Стъпаловиден наклон
Област на приложение Област на приложение:
  • Достъп до терминала
  • Карго зона
 Област на приложение:
  • Терминали
  • Зони за доставки
  • Зони за сигурност
 Област на приложение:
  • Паркоместа
 Област на приложение:

Прилежащи площи пред сгради

 Област на приложение:
  • Пътнически зони
  • Прилежащи площи пред сгради
  • Паркинги
Специални характеристики Специални характеристики:
  • SIDE-LOCK, безболтова заключваща система
  • 16 точки на фиксиране на решетката/метър
 Специални характеристики:
  • Канал и покритие = един компонент
  • Самоцентриращ се винт → автоматично намира правилната позиция
  • Тяло на улея от полипропилен може лесно да се обработва на място
 Специални характеристики:
  • Пречистване на дъждовни води чрез повърхностна филтрация
  • Изпитано съгласно изискванията на германския технически орган DIBt
  • Съгласно немската директива DWA-M 179-1, ефективността на задържане на суспендирани твърди вещества с размер под 63 µm (TSS63) достига до 95% благодарение на филтрационна скорост < 2,5 m/h
 Специални характеристики:
  • SIDE-LOCK, безболтова заключваща система
  • По избор закрепване с щанга и болт за всяка решетка
 Специални характеристики:
  • Предварително сглобени, готови за монтаж
  • Ниско тегло, лесни за работа и монтаж
  • Тялото на улея може лесно да се обработва и да се реже по размер на място

ХАУРАТОН – Вашият доверен партньор при проектиране и изграждане на ефективна отводнителна система

Системи за отводняване на ХАУРАТОН са инсталирани в над 90 ключови летища по цял свят. Чрез  нашите задълбочени познания в областта на отводняването, дългогодишен опит и експертиза, както и доказани решения за отводняване на летища, Вие можете да бъдете убедени в гарантирания успех на вашия проект за летищно отводняване.

Нашите специалисти в отводняването ще Ви осигурят пълна подкрепа по отношение на проекта: от хидравлическо оразмеряване, оптимизиране на решението, избор на правилната система за отводняване, експертни съвети по отношение на монтажа на елементите и т.н.

Други зони на приложение, които може би Ви интересуват

Индустриални, логистични и складови зони

Пристанища и Контейнерни Терминали

системи-за-отводняване-на-пристанища-интензивни-натоварвания

Въпроси?

Нашият опитен екип по планиране с удоволствие ще ви помогне.

Свържете се с нас
Въпроси?
